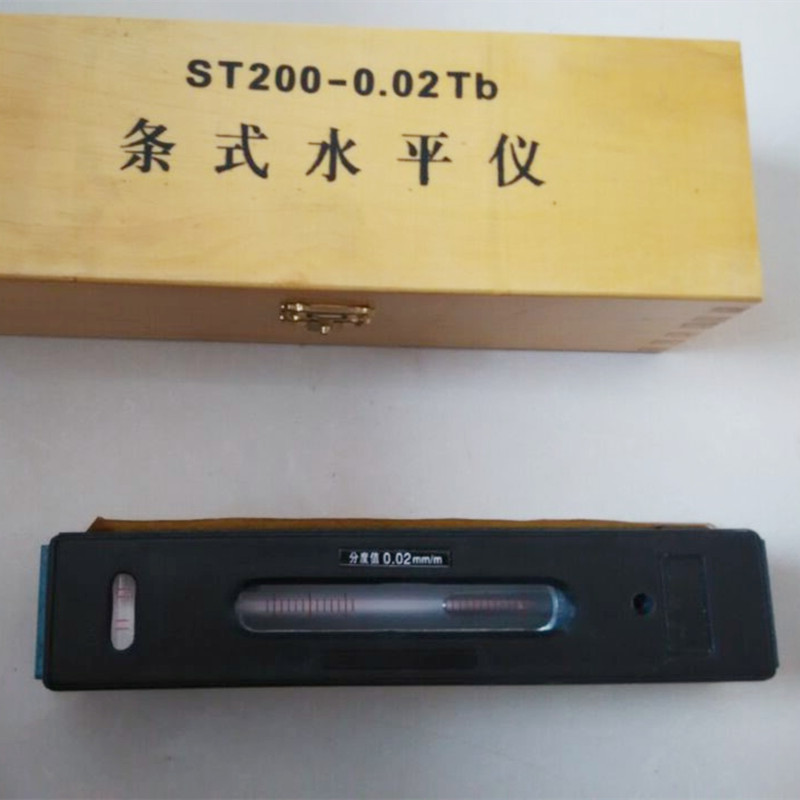

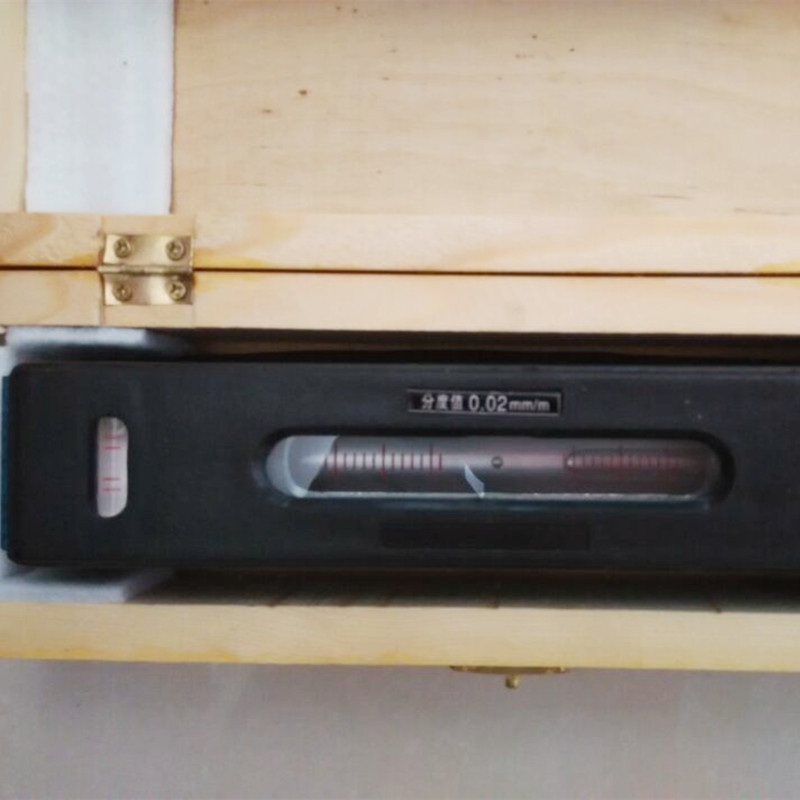

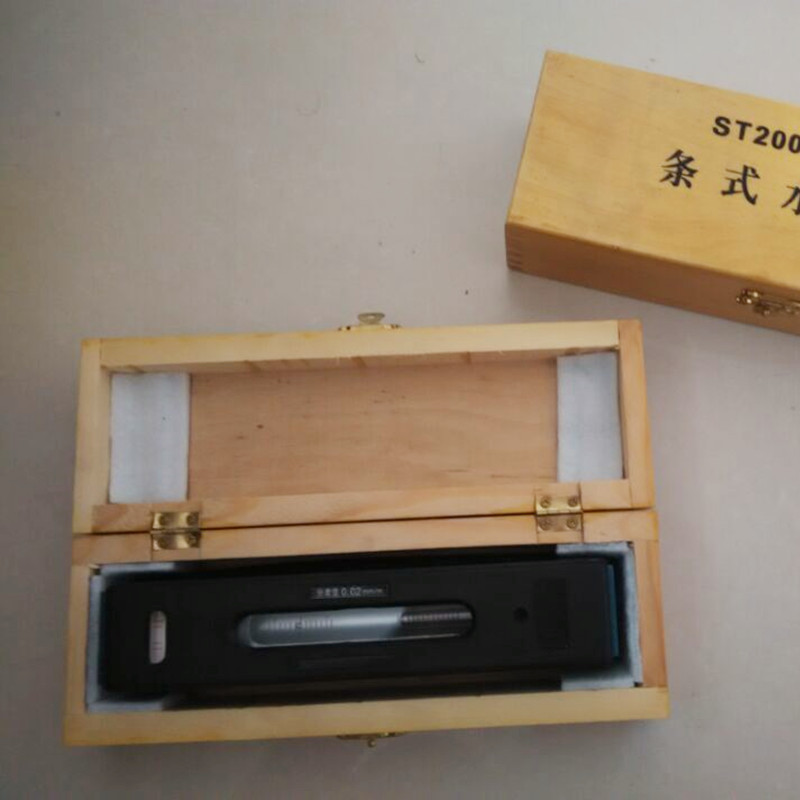

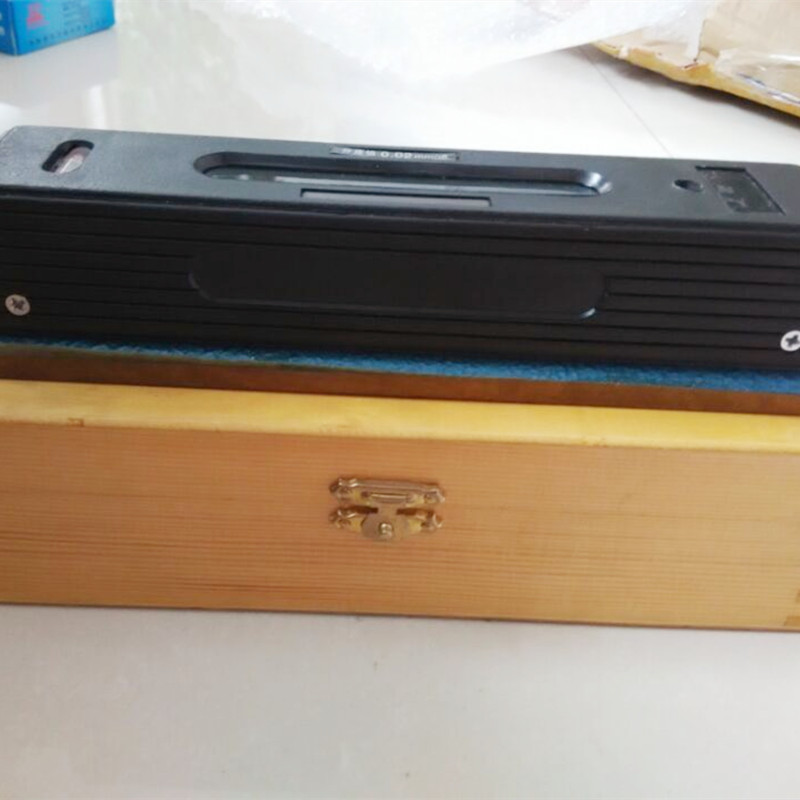

Επίπεδο μπαρ

• - Ρυθμιζόμενο κύριο φιαλίδιο 0.0002 "/10"

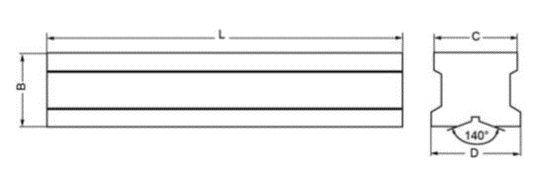

• - V-Grooved Base.
• - Με φιαλίδιο διασταυρούμενης δοκιμής.
• - Το ισχυρό σώμα από χυτοσίδηρο.
• - Σε σύγκριση με τα κανονικά επίπεδα ακρίβειας, αυτό το επίπεδο έχει σχεδιαστεί και παράγεται σε ένα πιο εξελιγμένο περιβάλλον.
•
• Σημεία προϊόντων και εφαρμογές επιπέδου ράβδων: Προφυλάξεις για τη χρήση ενός επιπέδου μπαρ:
• 1. Πριν από τη μέτρηση με επίπεδο ράβδων, η επιφάνεια μέτρησης πρέπει να καθαριστεί προσεκτικά και να στεγνώσει για να ελέγξει για ελαττώματα όπως γρατζουνιές, σκουριά και burrs.
• 2. Πριν τη μέτρηση με επίπεδο ράβδων, ελέγξτε εάν η μηδενική θέση είναι σωστή. Εάν δεν είναι ακριβής, το ρυθμιζόμενο επίπεδο θα πρέπει να ρυθμιστεί και το σταθερό επίπεδο πρέπει να επισκευαστεί.
• 3. Όταν μέτρηση με επίπεδο ράβδων, η επίδραση της θερμοκρασίας πρέπει να αποφεύγεται. Το υγρό μέσα στο επίπεδο έχει σημαντικό αντίκτυπο στις αλλαγές της θερμοκρασίας. Επομένως, πρέπει να δοθεί προσοχή στην επίδραση της θερμότητας των χεριών, του άμεσου ηλιακού φωτός και της κακής αναπνοής στο επίπεδο.
• 4. Κατά τη χρήση ενός επιπέδου ράβδων, η ανάγνωση θα πρέπει να γίνει στη θέση του κατακόρυφου επιπέδου για να μειωθεί η επίδραση του parallax στα αποτελέσματα της μέτρησης.
•

• Παράμετρος προϊόντος


• Gauge επιπέδου μπαρ M Bar Gauge Προδιαγραφή MM: Ακρίβεια: 0,02mm/m.

Τι είναι το επίπεδο μπαρ; Βασικές διαφορές από τα επίπεδα πλαισίου

​
Ένα επίπεδο ράβδων είναι ένα συμπαγές, γραμμικό εργαλείο ακρίβειας που έχει σχεδιαστεί για τη μέτρηση της ευθυγράμμισης, της ευθυγράμμισης και της κλίσης σε επίπεδες ή κυλινδρικές επιφάνειες – ιδανικές για βιομηχανικές εφαρμογές όπου ο χώρος είναι περιορισμένος ή κυλινδρικά τεμάχια εργασίας (π.χ. σωλήνες, άξονες μηχανών) χρειάζονται επιθεώρηση. Στο Storaen, τα επίπεδα των μπαρ διαθέτουν ένα τραχύς σώμα από χυτοσίδηρο με βάση V-grooved, επιτρέποντας την ασφαλή τοποθέτηση σε στρογγυλές επιφάνειες και ένα φιαλίδιο ακριβείας για την ανίχνευση των λεπτών κλινοστρωμάτων (τόσο χαμηλές όσο 0,02mm/m απόκλιση). Αλλά πώς διαφέρει από το επίπεδο πλαισίου; Ας σπάσουμε τις βασικές διακρίσεις:​

1. Σχεδιασμός και δομή​

Επίπεδο ράβδων: Γραμμικός σχεδιασμός με έναν άξονα με αυλάκωση σχήματος V κατά μήκος της βάσης (κρίσιμη για τη σύλληψη κυλινδρικών αντικειμένων) και ένα ή δύο φιαλίδια φυσαλίδων (οριζόντια/κατακόρυφα). Ελαφρύ και φορητό, ιδανικό για στενούς χώρους ή μετρήσεις εν κινήσει.​

Επίπεδο πλαισίου (π.χ. Επίπεδο πλαισίου ακριβείας): ορθογώνιο, τετράπλευρο πλαίσιο με πολλαπλές επεξεργασμένες επιφάνειες εργασίας (εμπρός, πίσω, πάνω, κάτω, κάτω), υποστηρίζοντας τόσο οριζόντιες όσο και κάθετες μετρήσεις σε επίπεδα επίπεδα. Bulkier αλλά πιο ευπροσάρμοστο για πολύπλοκες επιθεωρήσεις πολλαπλών επιφανειών.​

2. Εστίαση μέτρησης​

Επίπεδο ράβδων: Ειδικεύεται στην κυλινδρική ευθυγράμμιση (π.χ., ελέγχοντας την ευθεία των οδηγών εργαλείων, τις εγκαταστάσεις σωλήνων) και την επίπεδη επίπεδη επίπεδη. Το V-Groove εξασφαλίζει σταθερή επαφή με στρογγυλούς άξονες, εξαλείφοντας την ολίσθηση κατά τη διάρκεια της μέτρησης.​

Επίπεδο πλαισίου: Εξέχυνα σε πολυδιάστατους ελέγχους επίπεδης επιφάνειας (οριζόντια, κατακόρυφη, τετράγωνη) σε μεγάλες επίπεδες επιφάνειες όπως βάσεις μηχανών, πλαίσια κατασκευής ή τραπέζια ξυλουργικής. Τα τέσσερα άκρα του παρέχουν σημεία αναφοράς για πολύπλοκες εργασίες γωνίας και ευθυγράμμισης.

​
3. Σενάρια ακριβείας και εφαρμογής​

Και τα δύο εργαλεία προσφέρουν υψηλή ακρίβεια (0,02mm/m πρότυπο στο Storaen), αλλά τα δυνατά τους βρίσκονται σε διαφορετικές περιπτώσεις χρήσης:​

Χρησιμοποιήστε ένα επίπεδο ράβδων όταν εργάζεστε με κυλινδρικά εξαρτήματα, στενές ράγες ή σε περιορισμένους χώρους όπου είναι απαραίτητο ένα συμπαγές εργαλείο.​
Επιλέξτε ένα επίπεδο πλαισίου (ειδικά ένα επίπεδο πλαισίου ακριβείας) κατά τη μέτρηση των επίπεδων επιφανειών, τον έλεγχο των δεξιών γωνιών ή την ταυτόχρονη οριζόντια/κατακόρυφη ανατροφοδότηση σε εργαστήρια, εργοτάξια ή ρυθμίσεις μηχανών CNC.​

4. Η εμπειρογνωμοσύνη του Storaen και στις δύο κατηγορίες​

Στο Storaen, κατασκευάζουμε επίπεδα μπαρ για την ανθεκτική αξιοπιστία-τα χυτοσίδηρα τους αντιστέκονται στη διάβρωση και την πρόσκρουση, ενώ η V-Groove υφίσταται την άλεση ακριβείας για να εξασφαλίσει την τέλεια κυλινδρική προσαρμογή. Τα επίπεδα πλαισίου μας, συμπεριλαμβανομένης της σειράς πλαισίου Premium Precision, διαθέτουν πλαίσια αλουμινίου αεροσκάφους και συστήματα διπλού-vial για απαράμιλλη ακρίβεια πολλαπλών επιφανειών.​

Είτε χρειάζεστε τη φορητότητα ενός επιπέδου μπαρ είτε την ευελιξία ενός επιπέδου πλαισίου, τα εργαλεία βιομηχανικής ποιότητας της Storaen παρέχουν την ακρίβεια και την ανθεκτικότητα των έργων σας. Εξερευνήστε τη σειρά μας σήμερα για να βρείτε τη σωστή λύση μέτρησης για την εφαρμογή σας.

Επίπεδο ράβδου υψηλής ακρίβειας: προδιαγραφές ακρίβειας 0.02mm/m

Στο Storaen, η σειρά Bar Level επαναπροσδιορίζει τη μέτρηση ακρίβειας με την κορυφαία ακρίβεια 0,02mm/m ακρίβεια για εργασίες όπου ακόμη και η μικρότερη απόκλιση μπορεί να επηρεάσει την επιτυχία του έργου. Αυτή η προδιαγραφή σημαίνει ότι το εργαλείο μας ανιχνεύει μόλις 0,02mm κλίση σε μήκος 1 μέτρου, ρυθμίζοντας το πρότυπο για την κρίσιμη ευθυγράμμιση στις εφαρμογές βιομηχανικών, κατασκευαστικών και συντήρησης.​

1.​

Η καρδιά της ακρίβειας του επιπέδου του μπαρ είναι το σχολαστικά βαθμονομημένο φιαλίδιο φυσαλίδων, κατασκευασμένο με γυαλί οπτικής ποιότητας και σταθεροποιημένο με θερμοκρασία υγρό για να ελαχιστοποιηθεί τα σφάλματα επέκτασης. Κάθε φιαλίδιο υφίσταται μια διαδικασία βαθμονόμησης 3 σταδίων, εξασφαλίζοντας ότι η φούσκα στηρίζεται ακριβώς στο κέντρο όταν η επιφάνεια είναι απόλυτα οριζόντια ή κάθετη. Αυτό εξαλείφει τις εικασίες, παρέχοντας σαφείς, επαναλαμβανόμενες αναγνώσεις ακόμη και σε κυματοειδή περιβάλλοντα.​

2. Βάση με ακρίβεια με ακρίβεια​

Το επίπεδο του μπαρ διαθέτει ένα έδαφος αυλάκων σχήματος V σε ανοχές σε επίπεδο μικρών, εξασφαλίζοντας απρόσκοπτη επαφή με κυλινδρικές επιφάνειες όπως άξονες μηχανών, σωλήνες ή οδηγούς σιδηροδρόμων. Η γωνία 120 ° και η επιφάνεια του καθρέφτη και η επιφάνεια του καθρέφτη (RA ≤ 0,8 μm) εξαλείφουν τις ασυνέπειες ολίσθησης και μέτρησης, καθιστώντας την ιδανική για ελέγχους σε στρογγυλά τεμάχια, όπου η ακρίβεια δεν είναι διαπραγματεύσιμη.

​
3. Rugged Construction για σταθερή απόδοση​

Στεγάζεται σε ένα χυτοσίδηρο που υποβλήθηκε σε θεραπεία με θερμότητα, το επίπεδο των μπαρ αντιστέκεται στη θερμική επέκταση και τη μηχανική τάση, διατηρώντας 0,02mm/m ακρίβεια σε θερμοκρασίες -10 ° C έως 50 ° C. Ο σχεδιασμός του συμπαγούς πυρήνα καταστρέφει τις δονήσεις από τα βιομηχανικά μηχανήματα, ενώ η αντιαρολογική επικάλυψη σμάλτου προστατεύει από το πετρέλαιο, το ψυκτικό και την υγρασία, κρίσιμη για μακροπρόθεσμη ακρίβεια σε σκληρά περιβάλλοντα εργαστηρίου.​

4. Εφαρμογές όπου η ακρίβεια έχει μεγαλύτερη σημασία​

Από την ευθυγράμμιση των οδηγών εργαλειομηχανών CNC για την επαλήθευση της ευθεία των κυλίνδρων μεταφορέων ή των εγκαταστάσεων αγωγών, το επίπεδο της ράβδου υψηλής ακρίβειας προσφέρει απαράμιλλη αξιοπιστία. Οι μηχανικοί και οι τεχνικοί εμπιστεύονται την βαθμολογία τους 0,02mm/m για:​

Ρύθμιση εργαλειομηχανών: Εξασφάλιση της ευθυγράμμισης του άξονα για την πρόληψη ελαττωμάτων του τεμαχίου​
Επιθεώρηση στοιχείων αεροδιαστημικής: επικύρωση κυλινδρικών ανοχών μέρους​
Συντήρηση βαρέως εξοπλισμού: Βαθμονόμηση υδραυλικών κυλινδρικών άξονα για ομαλή λειτουργία​

5. Η δέσμευση του Storaen για ακρίβεια​

Κάθε επίπεδο μπαρ αφήνει το εργοστάσιό μας με πιστοποιητικό βαθμονόμησης ανιχνεύσιμου, επιβεβαιώνοντας τη συμμόρφωση με τα πρότυπα ISO 17025. Υποβάλλουμε κάθε εργαλείο σε έναν έλεγχο ποιότητας 12 σημείων, συμπεριλαμβανομένων των δοκιμών επιπεδότητας, των ελέγχων σταθερότητας φυσαλίδων και της κύκλησης θερμοκρασίας, για να εγγυηθούμε ότι η προδιαγραφή 0,02mm/m ισχύει καθ ‘όλη τη διάρκεια του κύκλου ζωής του.​

Όταν το έργο σας απαιτεί μετρήσεις που μπορείτε να συμμετέχετε στη φήμη σας, επιλέξτε το επίπεδο Storaen Bar – όπου η ακρίβεια 0,02mm/m δεν είναι απλώς μια προδιαγραφή, αλλά μια υπόσχεση ακρίβειας χωρίς συμβιβασμό.

Εφαρμογές επιπέδου μπαρ: Μέτρηση κυλινδρικών τεμαχίων και Grooves

Στη βιομηχανική μέτρηση, τα επίπεδα των ράβδων υπερέχουν σε καθήκοντα ακριβείας που περιλαμβάνουν κυλινδρικές επιφάνειες και δομές σχήματος V-οι ριπές όπου ο εξειδικευμένος σχεδιασμός τους ξεπερνά τα γενικά εργαλεία. Στο Storaen, η σειρά επιπέδων μπαρ είναι σχεδιασμένη για να αντιμετωπίσει αυτές τις προκλήσεις με απαράμιλλη ακρίβεια και αξιοπιστία, καθιστώντας την την προτιμώμενη επιλογή για επαγγελματίες που εργάζονται με κυλινδρικά τεμάχια, οδηγούς εργαλειομηχανών και εξαρτημένα από V.

1. Έλεγχοι ευθυγράμμισης κυλινδρικού τεμαχίου και ευθείας ελέγχου

Το καθοριστικό χαρακτηριστικό ενός επιπέδου μπαρ-η βάση V-groothed V-δημιουργεί μια ασφαλή, σταθερή διασύνδεση με στρογγυλές επιφάνειες, όπως:

Οι άξονες εργαλείων μηχανών: Όταν ευθυγραμμίζουμε τους άξονες του ατράκτου CNC ή τους κυλίνδρους μεταφορέων, το επίπεδο των μπαρ του Storaen εξασφαλίζει ελάχιστη εκτόξευση, ανιχνεύοντας μικροεπεξεργαστά (τόσο χαμηλά όσο 0,02mm/m) κατά μήκος του διαμήκους άξονα του κυλίνδρου. Η γωνιά 120 ° και η επιφάνεια του εδάφους του V-Groove (RA ≤ 0,8μm) συμμορφώνονται απόλυτα με την κυλινδρική γεωμετρία, εξαλείφοντας τα σφιπάγια και τα σφάλματα μέτρησης.

Εγκαταστάσεις αγωγών: Στα συστήματα πετρελαίου και φυσικού αερίου ή βιομηχανικών σωληνώσεων, το επίπεδο των μπαρ μας επαληθεύει την ευθεία των τμημάτων σωλήνων κατά τη διάρκεια της συναρμολόγησης, αποτρέποντας την κακή ευθυγράμμιση που θα μπορούσε να προκαλέσει αναποτελεσματικότητα ροής ή διαρθρωτικό στρες. Ο συμπαγής σχεδιασμός του ταιριάζει εύκολα σε στενούς χώρους αγωγών, όπου τα εργαλεία Bulkier αποτυγχάνουν να φτάσουν.

2. Βαθμονόμηση στοιχείων V-Groove

V-grooved δομές-συνηθισμένες σε φωτιστικά, μετρητές και σιδηροδρομικά συστήματα-απαιτούν ακριβείς ελέγχους γωνίας και επιπεδότητας. Το επίπεδο μπαρ του Storaen υπερέχει εδώ:

Δοκιμές V-Groove Squitary: Η τοποθέτηση του επιπέδου σε δύο αντίθετες V-Grooves (π.χ. σε διαφάνειες εργαλειομηχανών) αποκαλύπτει γωνιακές αποκλίσεις, εξασφαλίζοντας ότι τα εξαρτήματα συνδυάζονται σωστά για ομαλή γραμμική κίνηση.
Ευθυγράμμιση των σιδηροτροχιών με καθοδήγηση V: Στις αυτοματοποιημένες γραμμές παραγωγής, το επίπεδο των μπαρ εξασφαλίζει ότι οι σιδηροτροχιές με καθοδήγηση V είναι απόλυτα παράλληλες, ελαχιστοποιώντας τη φθορά των κινούμενων καροτσιών και τη διατήρηση της ακρίβειας θέσης για ρομποτικά όπλα ή χειριστές υλικών.

3. Εργασίες ακριβείας αυτοκινήτων

Σε βιομηχανίες όπου οι ανοχές μετριούνται σε μικρά:

Συναρμολόγηση αυτοκινήτων: Κατά τη διάρκεια της εγκατάστασης του κινητήρα, το εργαλείο μας εξασφαλίζει ότι οι εκκεντροφόροι άξονες και οι στροφαλοφόροι άξονες είναι ευθυγραμμισμένοι εντός των προδιαγραφών, αποτρέποντας τα δαπανηρά ζητήματα απόδοσης κάτω από τη γραμμή.

4. Γιατί τα επίπεδα των μπαρ Storaen οδηγούν σε κυλινδρική μέτρηση

Τα επίπεδα των μπαρ συνδυάζουν τρία βασικά πλεονεκτήματα για αυτές τις εφαρμογές:

Κατασκευή από χυτοσίδηρο: αντέχει τις επιπτώσεις και τις θερμικές διακυμάνσεις σε σκληρά εργαστήρια, διατηρώντας την ακρίβεια κατά τη διάρκεια των ετών βαριάς χρήσης.
Φυσικά φιαλίδια οπτικής ποιότητας: Παρέχετε άμεσες, σαφείς αναγνώσεις ακόμη και σε συνθήκες χαμηλού φωτισμού, μειώνοντας το χρόνο μέτρησης κατά 30% σε σύγκριση με τα γενικά επίπεδα.
Βαθμονόμηση ανιχνευτής: Κάθε εργαλείο έρχεται με μια πιστοποιημένη αναφορά ISO 17025, εγγυώντας την ακρίβειά της 0,02mm/m πληροί τα διεθνή πρότυπα για κρίσιμα καθήκοντα.

Είτε ευθυγραμμίζετε έναν ενιαίο άξονα είτε διαχειρίζεστε μια σύνθετη βιομηχανική εγκατάσταση, το επίπεδο του Bar της Storaen παρέχει την ακρίβεια και την ανθεκτικότητα που απαιτούνται για να διατηρήσουν τα κυλινδρικά τεμάχια εργασίας και τα εξαρτήματα V-Groothed V-Groothed μέσα στην ανοχή. Εμπιστευθείτε το εργαλείο που έχει σχεδιαστεί για τις μοναδικές προκλήσεις της μέτρησης στρογγυλής επιφάνειας, επειδή στην κατασκευή, η μικρότερη καμπύλη μπορεί να κάνει τη μεγαλύτερη διαφορά.
