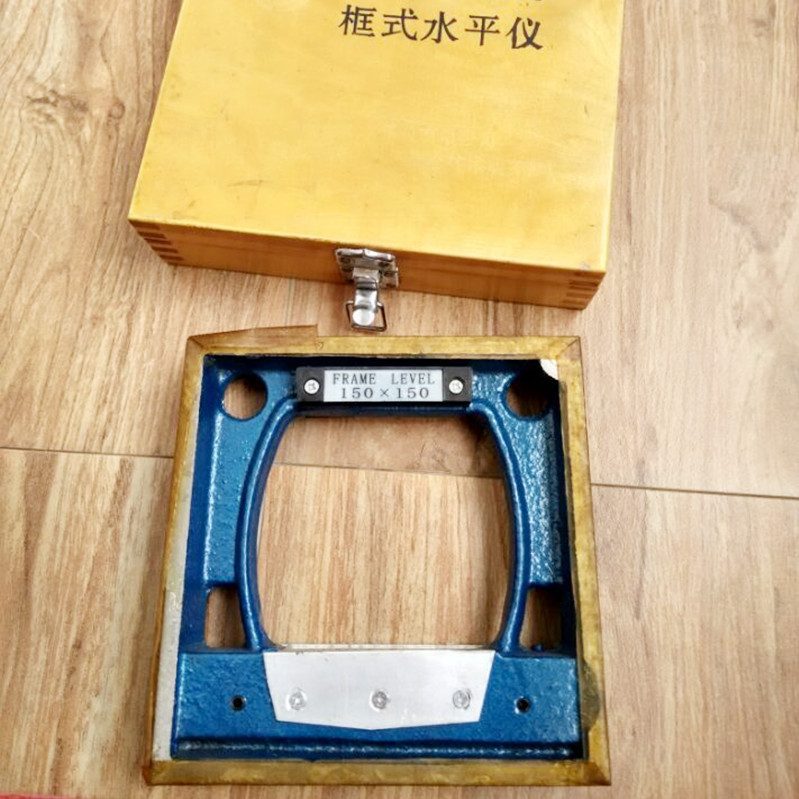

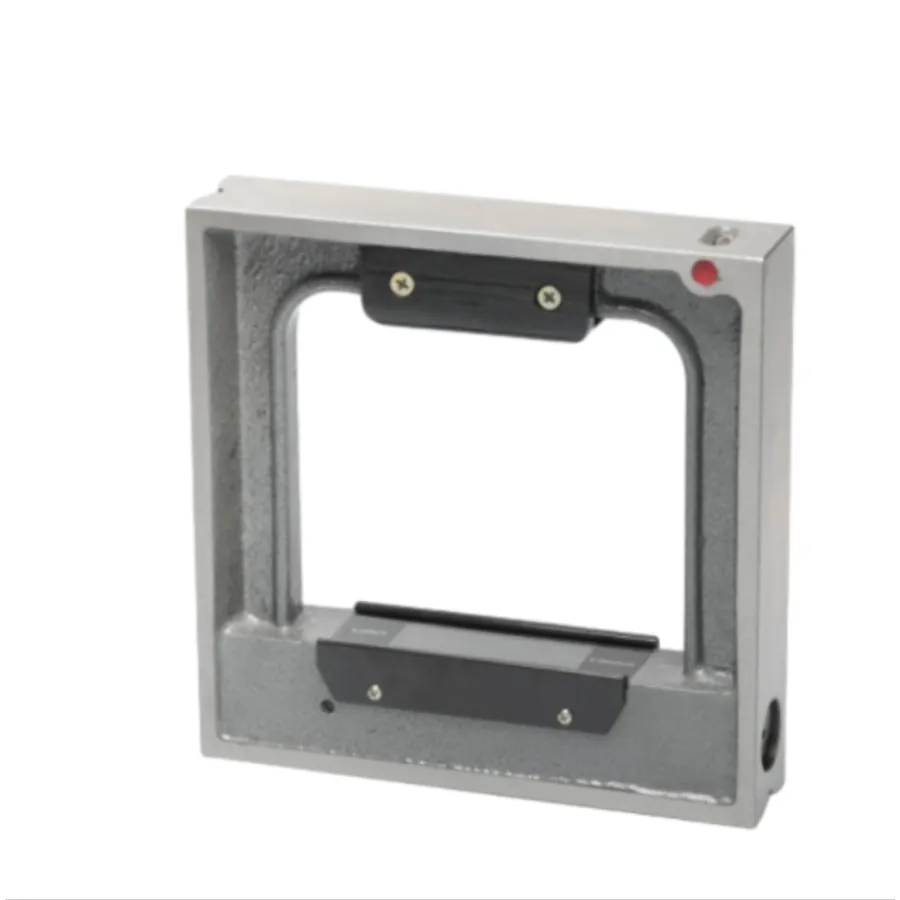

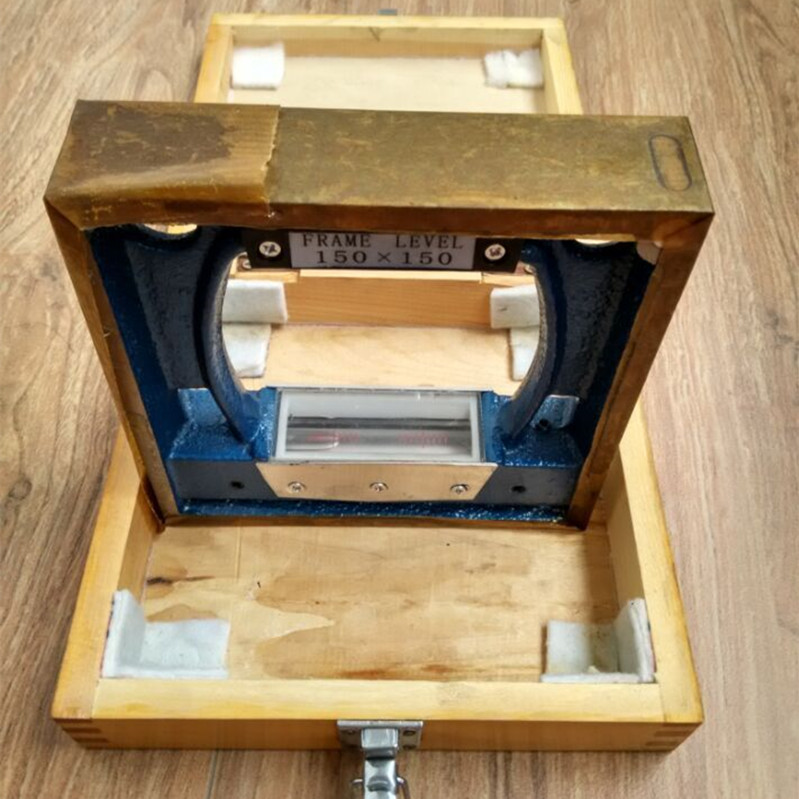

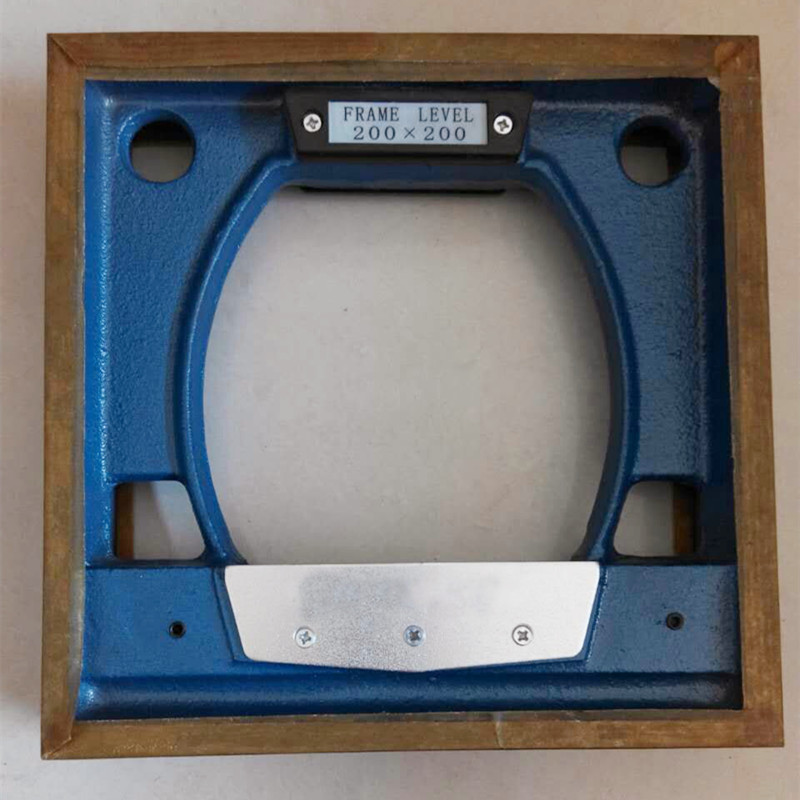

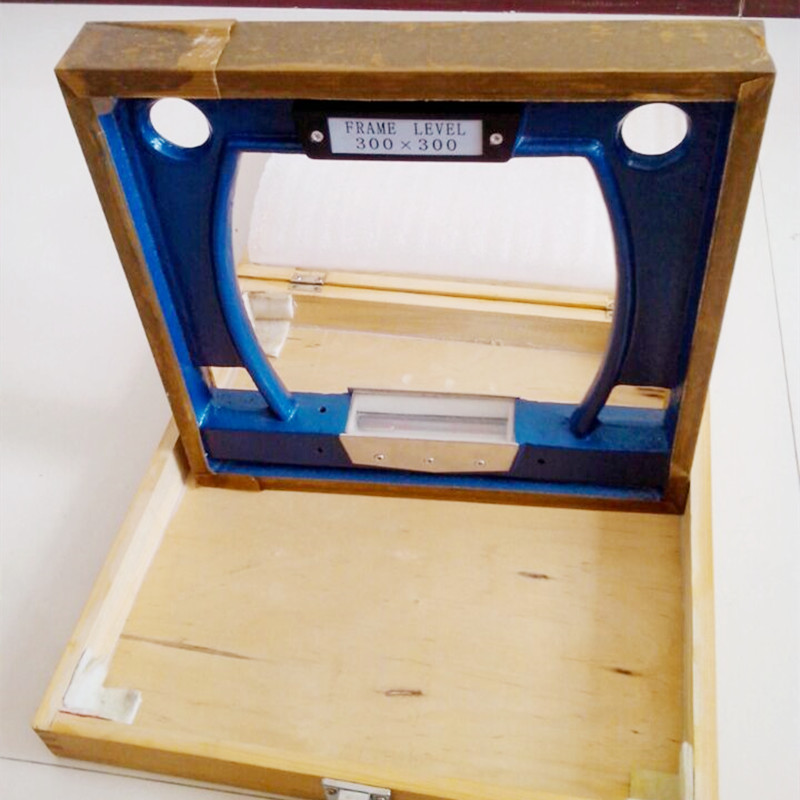

Επίπεδο πλαισίου

Όνομα προϊόντος: Επίπεδο πλαισίου, επίπεδο fitter

Υπάρχουν δύο τύποι επιπέδου: επίπεδο πλαισίου και επίπεδο μπαρ. Χρησιμοποιούνται κυρίως για να ελέγξουν την ευθεία των διαφόρων εργαλείων και άλλου εξοπλισμού, την ορθότητα των οριζόντιων και κάθετων θέσεων εγκατάστασης και μπορούν επίσης να ελέγξουν τις μικρές γωνίες κλίσης.

Οδηγίες για τη χρήση ενός επιπέδου πλαισίου:

Κατά τη μέτρηση, περιμένετε έως ότου οι φυσαλίδες είναι εντελώς ακίνητες πριν πάρετε μια ανάγνωση. Η υποδεικνυόμενη τιμή στο επίπεδο είναι η τιμή κλίσης που βασίζεται σε ένα μέτρο, η οποία μπορεί να υπολογιστεί χρησιμοποιώντας την ακόλουθη εξίσωση:

Πραγματική τιμή κλίσης = ένδειξη κλίμακας x x x αριθμός πλέγματος απόκλισης

Για παράδειγμα, η ανάγνωση κλίμακας είναι 0,02mm/L = 200mm, με απόκλιση 2 πλέγματος.

Έτσι: Πραγματική τιμή κλίσης = 0.021000 × 200 × 2 = 0.008mm

Μέθοδος μηδενικής ρύθμισης:

Τοποθετήστε το επίπεδο σε μια σταθερή επίπεδη πλάκα και περιμένετε να σταθεροποιηθούν οι φυσαλίδες πριν από την ανάγνωση Α, στη συνέχεια περιστρέψτε το όργανο 180 μοίρες και τοποθετήστε το στην αρχική του θέση για να διαβάσετε b. Το σφάλμα μηδενικής θέσης του οργάνου είναι 1/2 (AB). Στη συνέχεια, χαλαρώστε τις βίδες στερέωσης στο πλάι του επιπέδου του πνεύματος, εισάγετε ένα κλειδί εξάγωνου 8mm στον εκκεντρικό ρυθμιστή, περιστρέψτε το και εκτελέστε μηδενική ρύθμιση. Σε αυτό το σημείο, εάν διαπιστωθεί ότι το όργανο είναι κεκλιμένο 5 μοίρες προς τα εμπρός και προς τα πίσω και η κίνηση της φούσκας επιπέδου είναι μεγαλύτερη από το 1/2 της τιμής κλίμακας, είναι απαραίτητο Τ

o Περιστρέψτε ξανά τους αριστερούς και τους δεξιούς ρυθμιστές έως ότου η φούσκα δεν κινείται με την κεκλιμένη επιφάνεια του οργάνου. Στη συνέχεια, είναι απαραίτητο να ελέγξετε εάν η μηδενική θέση έχει μετακινηθεί. Εάν η μηδενική θέση δεν κινείται, σφίξτε τη βίδα στερέωσης και ρυθμίστε την.

Προφυλάξεις για επίπεδο πλαισίου:

1. 1. Πριν χρησιμοποιήσετε, καθαρίστε την επιφάνεια εργασίας του οργάνου με βενζίνη και σκουπίστε το καθαρό με αποβουτυρωμένο βαμβακερό νήμα.
2. 2. Οι αλλαγές θερμοκρασίας μπορούν να προκαλέσουν σφάλματα μέτρησης και πρέπει να απομονωθούν από πηγές θερμότητας και αέρα κατά τη χρήση.
3. 3. Οι ανάγνωση μπορούν να γίνουν μόνο αφού οι φυσαλίδες έχουν σταματήσει πλήρως (περίπου 15 δευτερόλεπτα μετά την τοποθέτηση του επιπέδου στην επιφάνεια μέτρησης)
4. 4. Για να αποφύγετε σφάλματα που προκαλούνται από ανακριβή οριζόντια μηδενική θέση και παραλληλισμό της επιφάνειας εργασίας, ελέγξτε και ρυθμίστε πριν από τη χρήση.

Προδιαγραφές επιπέδου πλαισίου：

Επίπεδο πλαισίου ακριβείας: Βασικά χαρακτηριστικά και χρήσεις

Ένα επίπεδο πλαισίου ακριβείας είναι ο ακρογωνιαίος λίθος της ακριβούς μέτρησης σε βιομηχανικές και εργαστηριακές ρυθμίσεις, που έχουν σχεδιαστεί για να παρέχουν απαράμιλλη σταθερότητα και αξιοπιστία για την ανίχνευση οριζόντιων και κατακόρυφων αποκλίσεων. Ως κατηγορία premium εντός των επιπέδων πλαισίου, αυτό το εργαλείο συνδυάζει ισχυρή κατασκευή με προηγμένη οπτική τεχνολογία, καθιστώντας την απαραίτητη για επαγγελματίες που απαιτούν ακρίβεια σε κάθε έργο.

Βασικά χαρακτηριστικά που καθορίζουν την αριστεία

1. Σύστημα φυσαλίδων υψηλής ακρίβειας: Εξοπλισμένο με φιαλίδιο βαθμονομημένου πλαισίου πνεύματος, το επίπεδο ακριβείας του πλαισίου μας εξασφαλίζει την ορατότητα από πολλαπλές γωνίες, επιτρέποντας στους χρήστες να εντοπίζουν ακόμη και τις παραμικρές κλίσεις (τόσο χαμηλές όσο 0,02mm/m απόκλιση). Ο διπλός-vial design υποστηρίζει τόσο οριζόντιες όσο και κάθετες μετρήσεις, εξαλείφοντας την ανάγκη για πολλαπλά εργαλεία.

2. Ανθεκτική κατασκευή: κατασκευασμένη από αλουμίνιο ή χυτοσίδηρο αεροσκαφών, αυτά τα επίπεδα πλαισίου αντιστέκονται στη διάβρωση, τις επιπτώσεις και τις διακυμάνσεις της θερμοκρασίας, διατηρώντας την ακρίβεια σε σκληρά περιβάλλοντα. Οι ενισχυμένες άκρες προστατεύουν τα φιαλίδια από ζημιές, επεκτείνοντας τη διάρκεια ζωής του εργαλείου για μακροπρόθεσμη αξία.

3. Μέτρηση πολλαπλών επιφανειών: Ο σχεδιασμός του ορθογώνιου πλαισίου παρέχει τέσσερις τέλεια επεξεργασμένες επιφάνειες εργασίας, επιτρέποντας ακριβείς ελέγχους στην επιπεδότητα, την τελετή και την ευθυγράμμιση σε επιφάνειες μετάλλων, ξύλου ή σκυροδέματος. Αυτή η ευελιξία καθιστά μια επιλογή για την εγκατάσταση μηχανών, την ξυλουργική και τη δομική μηχανική.

Εφαρμογές ευρείας κλίμακας

Είτε ευθυγραμμίζετε τα βαριά βιομηχανικά μηχανήματα, εξασφαλίζοντας το υδραυλικό πλαίσιο κατασκευής, είτε τη βαθμονόμηση των οργάνων ακριβείας, ένα επίπεδο πλαισίου ακριβείας εγγυάται αξιόπιστα αποτελέσματα. Το συμπαγές του μέγεθος και η εργονομική λαβή καθιστούν επίσης ιδανικό για στενούς χώρους, όπου τα παραδοσιακά εργαλεία υπολείπονται. Οι επαγγελματίες στην κατασκευή, την κατασκευή και τον ποιοτικό έλεγχο βασίζονται σε αυτά τα επίπεδα πλαισίων για να ελαχιστοποιήσουν τα σφάλματα, να βελτιώσουν την αποτελεσματικότητα και να υποστηρίξουν τα πρότυπα της βιομηχανίας.

Για τις επιχειρήσεις που αναζητούν οικονομικά αποδοτικές λύσεις, η τιμολόγηση πλαισίου επιπέδου ισορροπεί την πριμοδότηση ποιότητας με ανταγωνιστικές τιμές, προσφέροντας μαζικές εκπτώσεις και προσαρμοσμένα μοντέλα που ταιριάζουν στις απαιτήσεις του έργου. Επενδύστε σήμερα σε επίπεδο πνεύματος πλαισίου ακριβείας και δοκιμάστε τη διαφορά στις μετρήσεις που μπορείτε να εμπιστευτείτε.

Προφυλάξεις χρήσης επιπέδου πλαισίου και πρόληψη σφαλμάτων

Ο σωστός χειρισμός ενός επιπέδου πλαισίου είναι κρίσιμος για τη διατήρηση της ακρίβειας της μέτρησης και την παράταση της διάρκειας ζωής του εργαλείου. Είτε χρησιμοποιείτε ένα τυποποιημένο επίπεδο πνεύματος πλαισίου είτε ένα επίπεδο πλαισίου ακριβείας υψηλής ποιότητας, η προσκόλληση σε αυτές τις προφυλάξεις εξασφαλίζει αξιόπιστα αποτελέσματα και ελαχιστοποιεί τα σφάλματα σε βιομηχανικές, κατασκευαστικές ή εργαστηριακές ρυθμίσεις.

1. Επιθεώρηση και βαθμονόμηση πριν από τη χρήση

Πριν από κάθε χρήση, βεβαιωθείτε ότι οι επιφάνειες εργασίας του επιπέδου πλαισίου είναι καθαρές και απαλλαγμένες από συντρίμμια – ακόμη και ένα στίγμα σκόνης μπορεί να προκαλέσει κακή ευθυγράμμιση. Για τα επίπεδα πνεύματος πλαισίου ακριβείας, ελέγξτε το φιαλίδιο φυσαλίδων για αεροστεγές σφραγίδες και σωστή ευθυγράμμιση: τοποθετήστε το επίπεδο σε μια γνωστή επίπεδη επιφάνεια, σημειώστε τη θέση της φυσαλίδας και στη συνέχεια περιστρέψτε το 180 ° – η φούσκα πρέπει να επιστρέψει στο ίδιο σημάδι. Εάν όχι, επαναβαθμίστε χρησιμοποιώντας τις οδηγίες του κατασκευαστή ή επικοινωνήστε με έναν επαγγελματία για να αποφύγετε συστηματικά σφάλματα.

2. Περιβαλλοντικοί παράγοντες για τον έλεγχο

Οι διακυμάνσεις της θερμοκρασίας και η υγρασία μπορούν να επηρεάσουν τόσο το υλικό του εργαλείου (π.χ. επέκταση μετάλλων/συστολή) όσο και τη συνοχή του υγρού της φυσαλίδων. Τα επίπεδα πλαισίου αποθήκευσης σε ένα ξηρό, σταθερό περιβάλλον θερμοκρασίας και επιτρέψτε στο εργαλείο να εγκλιματιστεί στη θερμοκρασία εργασίας για 10-15 λεπτά πριν από τη χρήση. Αποφύγετε να το εκθέτετε σε άμεσο ηλιακό φως ή ακραία θερμότητα/κρύο, καθώς αυτές μπορούν να παραμορφώσουν τις μετρήσεις και να βλάψουν το φιαλίδιο.

3. Σωστές τεχνικές λειτουργίας

Κατά τη μέτρηση, εφαρμόζετε ομοιόμορφη πίεση και στις τέσσερις άκρες του επιπέδου πλαισίου για να εξασφαλίσετε την πλήρη επαφή με την επιφάνεια – η συσκευή ή η ανομοιογενή πίεση είναι μια κοινή πηγή ανθρώπινου σφάλματος. Για κατακόρυφες μετρήσεις, χρησιμοποιήστε το φιαλίδιο Plumb (εάν το διπλό-vial design) και βεβαιωθείτε ότι το επίπεδο είναι απόλυτα ευθυγραμμισμένο με την άκρη αναφοράς. Σε στενούς χώρους, επιλέξτε ένα συμπαγές επίπεδο πλαισίου ακριβείας με εργονομικές λαβές για να διατηρήσετε τη σταθερότητα χωρίς υπερπλήρωση.

4. Συντήρηση και βέλτιστες πρακτικές αποθήκευσης

Μετά τη χρήση, σκουπίστε το επίπεδο πλαισίου με ένα μαλακό πανί και ήπιο μη φορτωτικό καθαριστικό για μεταλλικές επιφάνειες για να αφαιρέσετε τα έλαια ή τα υπολείμματα. Επιθεωρήστε τα φιαλίδια για ρωγμές ή διαρροές υγρών τακτικά – χωρητικότητα στο φιαλίδιο επιπέδου πνεύματος πλαισίου απαιτεί άμεση αντικατάσταση. Αποθηκεύστε οριζόντια σε προστατευτική περίπτωση για να αποφευχθεί η στρέβλωση του πλαισίου, ειδικά για μεγαλύτερα επίπεδα πλαισίου με μεγαλύτερες άκρες μέτρησης.

5. Κοινές ενεργοποιητές σφαλμάτων για αποφυγή

Παραβλέποντας επιφανειακή επιφάνεια: Ελέγξτε πάντα την επιφάνεια βάσης για στρέβλωση πριν από τη μέτρηση – μια ανομοιογενή επιφάνεια θα καταστήσει ακόμη και το καλύτερο επίπεδο πλαισίου ακριβείας ανακριβής.
Σταθεροποιητική σταθεροποίηση φυσαλίδων: Αφήστε 2-3 δευτερόλεπτα για τη φούσκα να εγκατασταθεί εντελώς πριν από τη λήψη αναγνώσεων, ειδικά σε δονητικά περιβάλλοντα.
Παραμέληση κύκλων βαθμονόμησης: Εργαλεία υψηλής ακρίβειας όπως τα επίπεδα πνευματικού πλαισίου ακριβείας θα πρέπει να επαναβαθμολογούνται ετησίως ή μετά από σημαντικό αντίκτυπο για να διατηρηθεί η ακρίβεια του εργοστασίου.

Ακολουθώντας αυτές τις κατευθυντήριες γραμμές, όχι μόνο ενισχύετε την αξιοπιστία των μετρήσεων σε επίπεδο πλαισίου σας αλλά και προστατεύετε την επένδυσή σας. Η σωστή φροντίδα μπορεί να επεκτείνει τη διάρκεια ζωής του εργαλείου, να μειώσει την ανάγκη για συχνές αντικαταστάσεις και να βελτιστοποιήσει την τιμή τιμολόγησης των πλαισίων επιπέδων με την πάροδο του χρόνου. Προτεραιότητα σε αυτές τις προφυλάξεις για να διασφαλιστεί ότι κάθε μέτρηση είναι εξίσου ακριβής με το ίδιο το εργαλείο.

Γιατί να επιλέξετε τα επίπεδα πλαισίου ακριβείας;

Στο Storaen, κατασκευάζουμε επίπεδα πλαισίου ακριβείας που συνδυάζουν την απαράμιλλη ακρίβεια με ανθεκτικότητα και εμπιστεύονται τους επαγγελματίες σε βιομηχανικές, κατασκευαστικές και εργαστηριακές ρυθμίσεις. Εδώ είναι αυτό που μας χωρίζει:

1. Ασφαλιστική ακρίβεια

Η τεχνολογία του πλαισίου ακριβείας μας ανιχνεύει τις αποκλίσεις τόσο πρόστιμο όσο 0,02mm/m, κρίσιμη για την αεροδιαστημική, την ευθυγράμμιση του CNC και τους δομικούς ελέγχους. Ο διπλός-vial design εξασφαλίζει ταυτόχρονες οριζόντιες/κατακόρυφες αναγνώσεις, μειώνοντας τις επαναλήψεις και τα σφάλματα. Trust Storaen για μετρήσεις που πληρούν τα υψηλότερα πρότυπα.

2. Χτισμένο για σκληρά περιβάλλοντα

Κατασκευασμένο από αλουμίνιο αεροσκάφους με επικαλύψεις αντι-διάσημο, τα επίπεδα πλαισίου μας αντέχουν ακραίες θερμοκρασίες, επιπτώσεις και χημικές ουσίες. Τα ενισχυμένα πλαίσια προστατεύουν τα φιαλίδια από τις σταγόνες, ενώ οι επιφάνειες με ακρίβεια διατηρούν επιπεδότητα μικρών-ιδεών για χαλύβδινους μύλους, υπεράκτιες εξέδρες και βαριά χρήση.

3.

Οι εργονομικές λαβές και ένα ελαφρύ προφίλ καθιστούν τα επίπεδα πλαισίου ακριβείας εύκολο να χειριστούν σε στενούς χώρους, με φιαλίδια υψηλής αντίθεσης για σαφή ορατότητα σε χαμηλό φωτισμό. Τα άκρα μέτρησης τεσσάρων όψεων προσαρμόζονται σε μέταλλο, ξύλο ή σκυρόδεμα, παρέχοντας ευελιξία χωρίς συμβιβασμό.

4. Quality & Value σε συνδυασμό

Τα πλαίσια επιπέδου της Storaen προσφέρουν εργαλεία βιομηχανικής ποιότητας έως και 30% λιγότερο από τους ανταγωνιστές, χάρη στο μοντέλο απευθείας χρήστη. Οι εντολές και οι προσαρμοσμένες επιλογές παρέχουν πρόσθετες αποταμιεύσεις, χωρίς να θυσιάζουν τις ποιότητες ποιότητας ή αυστηρές επιθεωρήσεις 12 σημείων ISO 9001.

5. 30+ χρόνια εμπειρογνωμοσύνης

Δεκαετίες μηχανικής καινοτομίας οδηγούν κάθε λεπτομέρεια – από την απόξεση της επιφάνειας για ακρίβεια έως τη θερμική γήρανση για σταθερότητα. Κάθε επίπεδο πνεύματος πλαισίου ακριβείας είναι κατασκευασμένο για να διαρκέσει, εξασφαλίζοντας την αξιοπιστία ακόμη και στα πιο απαιτητικά περιβάλλοντα.

Επιλέξτε Storaen για επίπεδα πλαισίου ακριβείας που παρέχουν ακρίβεια, ανθεκτικότητα και οικονομική προσιτότητα. Ανυψώστε τη ροή εργασίας σας σήμερα με ένα εργαλείο σχεδιασμένο για επαγγελματίες που αρνούνται να εγκατασταθούν για λιγότερο.
