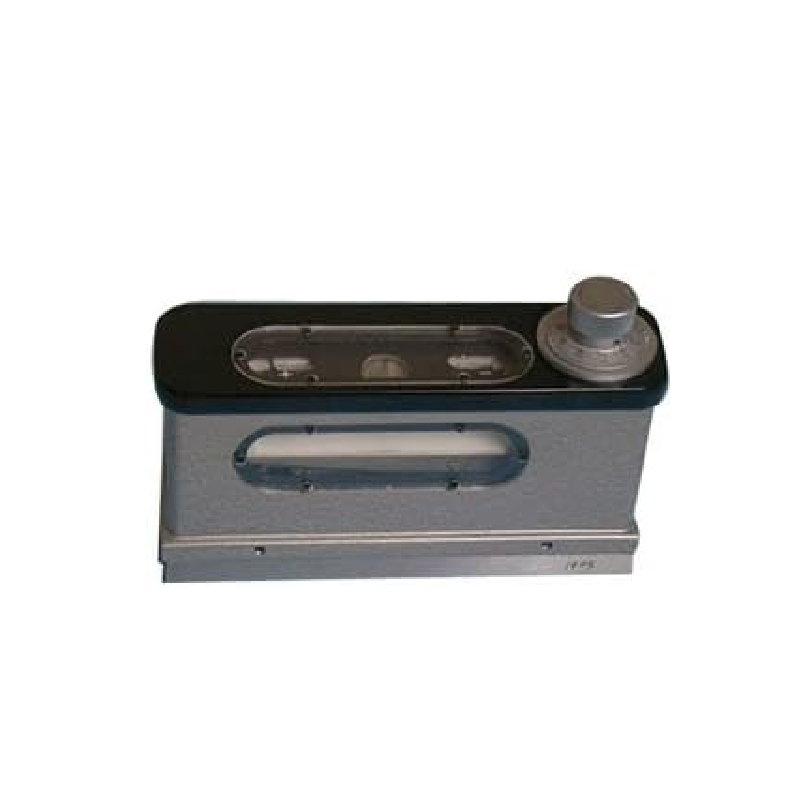

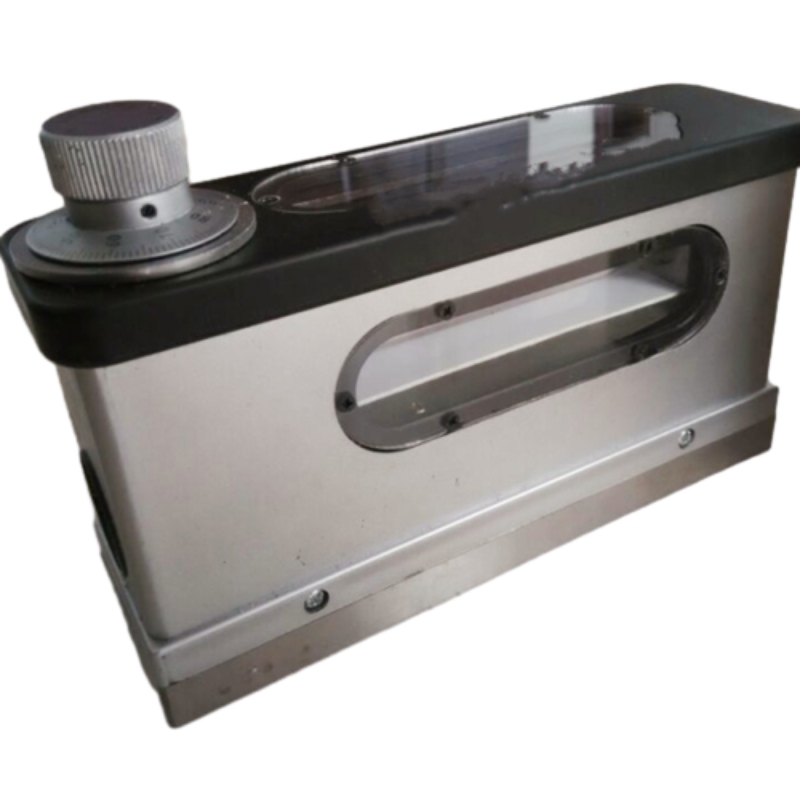

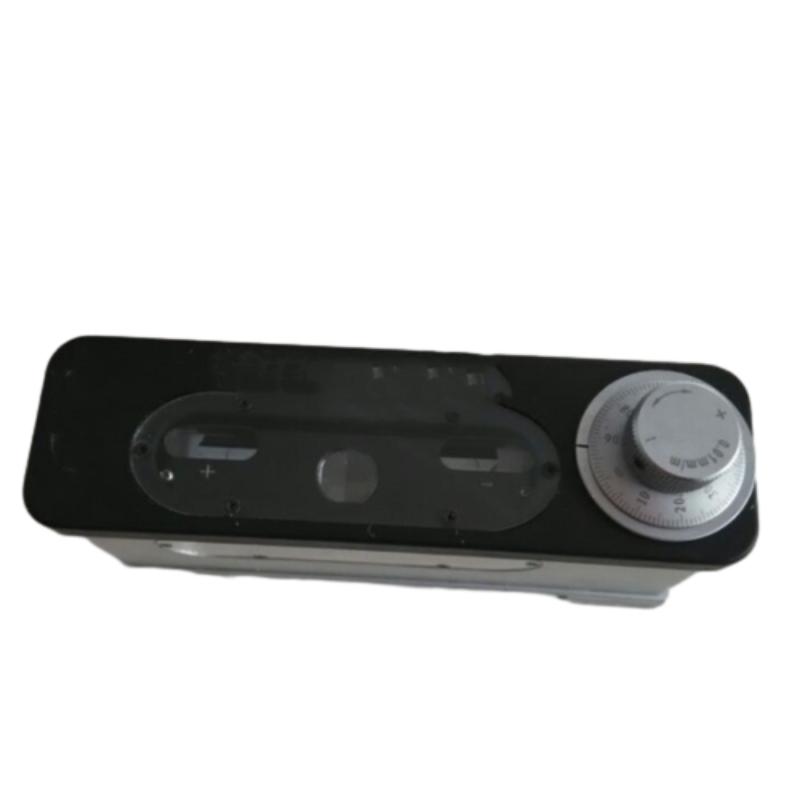

Οπτικό σύνθετο επίπεδο εικόνας

1. 1.Application

Το οπτικό σύνθετο επίπεδο εικόνας χρησιμοποιείται ευρέως για τη μέτρηση των κλίσεων επίπεδης επιφάνειας και κυλινδρικής επιφάνειας προς οριζόντια κατεύθυνση. Το επίπεδο Ness και ευθεία της ολίσθησης ή της βάσης του μηχανικού εργαλείου ή του οπτικού μηχανικού οργάνου καθώς και της ορθότητας της εγκατάστασης της θέσης του εξοπλισμού.

2. 2. Τεχνικά δεδομένα

(1) Κάθε τιμή αποφοίτησης: … 0.01mm/m

(2) Μέγιστο εύρος μέτρησης: … 0 ~ 10mm/m

(3) Αποζημίωση: … 1mm/μέσα σε ένα μέτρο … 0,01mm/m

Μέσα σε πλήρη περιοχή μέτρησης … 0,02mm/m

(4) Πλάτος απόκλιση στην επιφάνεια εργασίας … 0,0003mm/m

(5) Κάθε τιμή αποφοίτησης του επιπέδου πνεύματος … 0,1mm/m

(6) Επιφάνεια εργασίας (LW): … 165 48mm

(7) καθαρό βάρος του οργάνου: … 2kgs.

3.
4. 3. Δόση του οργάνου:

Το σύνθετο επίπεδο εικόνας αποτελείται κυρίως από τα ακόλουθα μέρη όπως η βίδα μικρο -ρύθμισης, το παξιμάδι, ο διαβαθμισμένος δίσκος, το επίπεδο πνεύματος, το πρίσμα, ο μεγεθυντικός φακός, ο μοχλός καθώς και η βάση με την επιφάνεια εργασίας απλής και V.

4. 4. Εργαζόμενη αρχή:

Το σύνθετο επίπεδο εικόνας χρησιμοποιεί το Prism για να αποκτήσει τις εικόνες φυσαλίδων αέρα στο σύνθετο επίπεδο πνεύματος και να μεγεθύνεται για να βελτιώσει την ακρίβεια ανάγνωσης και χρησιμοποιεί το σύστημα μετάδοσης μοχλού και μικροβίων για να βελτιώσει την ευαισθησία ανάγνωσης. Επομένως, εάν το κομμάτι εργασίας με κλίση 0,01mm/m, μπορεί να διαβαστεί με ακρίβεια στο σύνθετο επίπεδο εικόνας (το επίπεδο του πνεύματος στο επίπεδο σύνθετης εικόνας παίζει κυρίως το ρόλο της ένδειξης μηδέν).

5. 5. Μέθοδος λειτουργίας:

Τοποθετήστε το σύνθετο επίπεδο εικόνας στην επιφάνεια εργασίας του τεμαχίου εργασίας μέτρησης και η κλίση του τεμαχίου μέτρησης προκαλεί ασυνέγη των εικόνων φυσαλίδων ρυμούλκησης. Περιστρέψτε τον διαβαθμισμένο δίσκο έως ότου οι εικόνες φυσαλίδων του αέρα συμπίπτουν και η ανάγνωση μπορεί να πάρει αμέσως. Η πραγματική κλίση του τεμαχίου μέτρησης μπορεί να υπολογιστεί με τον ακόλουθο τύπο:

Πραγματική κλίση = τιμή κλίσης Value Fulcrum Dist Dist Reading

Παράδειγμα αλεπού: ανάγνωση δίσκου: 5 κλίσεις. Καθώς αυτό το σύνθετο επίπεδο εικόνας είναι αλεπού με την τιμή κλίσης και την απόσταση του Fulcrum, αυτή είναι τιμή κλίσης: 0,01mm/m και απόσταση Fulcrum: 165mm.

Έτσι: πραγματική κλίση = 165mm 5 0,01/1000 = 0,00825mm

6.
7. 6. Ειδοποίηση λειτουργίας:

(1) Πριν από τη χρήση, καθαρίστε τη σκόνη λαδιού με βενζίνη και στη συνέχεια καθαρίστε με απορροφητική γάζα.

(2) Η αλλαγή θερμοκρασίας έχει μεγάλη επίδραση στο όργανο και επομένως πρέπει να διαχωρίζεται με πηγή θερμότητας για να αποφευχθεί το σφάλμα.

(3) Κατά τη διάρκεια της μέτρησης, περιστρέψτε τον διαβαθμισμένο δίσκο έως ότου οι εικόνες φυσαλίδων ρυμούλκησης συμπίπτουν εντελώς και στη συνέχεια μπορούν να ληφθούν οι αναγνώσεις τόσο στις θετικές όσο και στις αρνητικές κατευθύνσεις.

(4) Εάν το όργανο βρίσκεται με σωστή μηδενική θέση, μπορεί να ρυθμιστεί. Βάλτε το όργανο σε ένα σταθερό τραπέζι και περιστρέψτε το διαβαθμισμένο δίσκο για να ρυθμίσετε τις εικόνες φυσαλίδων ρυμούλκησης συμπίπτουν για να πάρετε την πρώτη ανάγνωση Α. Στη συνέχεια, γυρίστε το όργανο από το 180O και επιστρέψτε στην αρχική του θέση. RA-ROTATE Το διαβαθμισμένο δίσκο για να πάρει τις φυσαλίδες αέρα ρυμούλκησης συμπίπτουν για να πάρει τη δεύτερη ανάγνωση b. Έτσι 1/2 (α +β) είναι η μηδενική απόκλιση του οργάνου. Χαλαρώστε τις τρεις βίδες στήριξης στον διαβαθμισμένο δίσκο και πιέστε ελαφρά με το χέρι το ανάγλυφο καπάκι ρύθμισης. Περιστρέψτε το δίσκο κατά 1/2 (α +β) για να πάρετε τη μηδενική απόκλιση και το σύνθετο σημείο της γραμμής. Τελικά στερεώστε τις βίδες.

(5) Μετά την εργασία, η επιφάνεια εργασίας του οργάνου πρέπει να καθαρίζεται και να επικαλύπτεται με χωρίς οξύ, άνυδρο, αντιμονοπωλιακό πετρέλαιο και αντιμονοπωλιακό χαρτί. Βάλτε το σε ξύλινο κιβώτιο και στη συνέχεια αποθηκεύστε το σε καθαρό ξηρό μέρος.

Hot ετικέτες: οπτικό σύνθετο επίπεδο εικόνας οπτικός σύνθετος προμηθευτές επιπέδων εικόνας Κίνα οπτικό σύνθετο επίπεδο εικόνας οπτική σύνθετη εικόνα Εργοστάσιο σταθερό επίπεδο οπτικού σύνθετου επιπέδου εικόνας

Τεχνικές παραμέτρους

- Τιμή πλάκας Πλάκα 0,01 mm/m

- Εύρος μέτρησης 0-10 χιλιοστά/μετρητή

- Σφάλμα γονέα-παιδιού εντός ± 1mm/m+0,01 mm/m

- Το γονικό σφάλμα σε ολόκληρο το εύρος μέτρησης είναι ± 0. 02 χιλιοστά/μετρητή

- Απόκλιση επίπεδης επιφάνειας πάγκου 0,003mm

- Πρότυπο συσσώρευσης κυτταρικής τιμής 0,1 χιλιοστά/μετρητή

- Γραφείο Γραφείου Μέγεθος 165 x 48 χιλιοστά

- Καθαρό βάρος 2,2 χιλιόγραμμα

Συντήρηση επιπέδων οπτικής σύνθετης εικόνας: Συμβουλές για πετρέλαιο και αποθήκευσης αντιρρύπτονας

Η σωστή συντήρηση εξασφαλίζει ότι το οπτικό σύνθετο επίπεδο εικόνας σας διατηρεί την ακρίβεια και την ανθεκτικότητα των 0,01mm/m. Ακολουθήστε αυτά τα βήματα για να προστατεύσετε την τεχνολογία πρίσματος και τα μηχανικά εξαρτήματα:

1. Καθημερινός καθαρισμός για προστασία επιφάνειας

Μετά τη χρήση, σκουπίστε τις επιφάνειες εργασίας (V-groove, άκρα, φακούς) με ισοπροπυλική αλκοόλη σε ένα πανί χωρίς χνούδι για να αφαιρέσετε τα έλαια και τη σκόνη. Χρησιμοποιήστε μια μαλακή βούρτσα για επίμονα υπολείμματα – ποτέ λειαντικά, τα οποία μπορούν να γρατσουνίζουν οπτικά μέρη ή να βλάψουν μεταλλικές επικαλύψεις. Αυτό διατηρεί τις επιφάνειες γείωσης ακριβείας (RA ≤ 0,1μm) κρίσιμες για ακριβείς αναγνώσεις.

2. Συνηθισμένη αντιμονοπωλιακή φροντίδα για μεταλλικά μέρη

Ενώ η βάση γρανίτη αντιστέκεται στη διάβρωση, τα μεταλλικά εξαρτήματα (βίδες, μοχλοί, μεντεσέδες) χρειάζονται προστασία. Εφαρμόστε το μη οξικό αντι-πολτημόριο λάδι της Storaen κάθε 3 μήνες ή μετά:

Εφαρμόστε αραιά σε νήματα και περιστροφές με σταγονόμετρο, αποφεύγοντας τη συγκέντρωση σε γρανίτη/φακούς.
Αποτρέπει την κατάσχεση: Διατηρεί την ευαισθησία του μηχανισμού μοχλού (ακρίβεια 0,001mm) για τις μετρήσεις κυλινδρικής κλίσης.

3. Βέλτιστες πρακτικές αποθήκευσης

Αποθηκεύστε την σκληρή θήκη που περιλαμβάνεται ή ένα ξηρό ντουλάπι για να αποφύγετε τη ζημιά θερμοκρασίας/υγρασίας:

Περιβάλλον: 10 ° C -30 ° C, <60% υγρασία για την πρόληψη της συμπύκνωσης του φακού και της οπτικής παραμόρφωσης.
Τοποθέτηση: Τοποθετήστε επίπεδη ή όρθια σε γεμισμένες υποδοχές. Ποτέ κάτω από βαριά αντικείμενα για να αποφευχθεί η εσφαλμένη ευθυγράμμιση του οπτικού συστήματος.
Μακροπρόθεσμη αποθήκευση: Επαναλάβετε το πετρέλαιο αντιπαράθεσης και προσθέστε ένα πακέτο διοξειδίου του πυριτίου. Επιθεωρήστε 24 ώρες πριν από τη χρήση, επαληθεύοντας τη μηδενική θέση μέσω βαθμονόμησης περιστροφής 180 °.

4. Μηνιαίες λειτουργικές επιθεωρήσεις

Ελέγξτε τακτικά την απόδοση για να εξασφαλίσετε αξιοπιστία:

Σαφήνεια φυσαλίδων: Επιβεβαιώστε ότι η εικόνα σύνθετης φυσαλίδας ευθυγραμμίζεται ομαλά χωρίς θόλωση.
Κίνηση μοχλού: Δοκιμή μικρο-κοραλλιών για ομαλή περιστροφή-σήματα-σήμανσης απαιτούνται λίπανση.
Έλεγχος επιπεδότητας: Χρησιμοποιήστε μια πλάκα αναφοράς για να επικυρώσετε την επίπεδη επίπεδη βαθμονόμηση (± 0,0003mm/m).

5. Η υποστήριξη του Storaen για τη μακροζωία

Αξιοποιήστε τις υπηρεσίες εμπειρογνωμόνων μας για τη διατήρηση της απόδοσης αιχμής:

Εργοστάσιο επαναβαθμονόμηση: αποκαθιστά την ακρίβεια 0,01mm/m μέσω εξοπλισμού πιστοποιημένου από το ISO για κρίσιμες εφαρμογές.
Γνήσια μέρη: Τα εξαρτήματα αντικατάστασης εξασφαλίζουν συμβατότητα και διατηρούν την αρχική ακρίβεια.

Ακολουθώντας αυτά τα βήματα, το οπτικό σας σύνθετο επίπεδο εικόνας Storaen θα προσφέρει συνεπή ακρίβεια για εργασίες βιομηχανικής ευθυγράμμισης, που υποστηρίζονται από την τεχνογνωσία μας 30+ ετών.

Βαθμονόμηση μηδενικής θέσης του οπτικού σύνθετου επιπέδου εικόνας: Εξηγείται η μέθοδος περιστροφής 180 °

Η ακριβής μηδενική βαθμονόμηση είναι ζωτικής σημασίας για το επίπεδο της οπτικής σύνθετης εικόνας Storaen για να διατηρήσει την ακρίβεια 0,01mm/m και την επίπεδη επίπεδη επίπεδη. Η μέθοδος περιστροφής 180 ° εξαλείφει τις λεπτές οπτικές ή μηχανικές μετατοπίσεις, εξασφαλίζοντας αξιόπιστες μετρήσεις σε κρίσιμες εργασίες όπως η ευθυγράμμιση της μηχανής CNC ή η επιθεώρηση των εξαρτημάτων αεροδιαστημικής. Εδώ είναι ένας εξορθολογισμένος, βήμα προς βήμα Οδηγός:

1. Γιατί βαθμονομήστε;

Οι επιπτώσεις, οι δονήσεις ή οι διακυμάνσεις της θερμοκρασίας μπορούν να μετατοπίσουν τη μηδενική αναφορά του επιπέδου, οδηγώντας σε μετατόπιση μέτρησης. Η βαθμονόμηση επαναπροσδιορίζει το φιαλίδιο με το οπτικό πρίσμα και το μοχλό του εργαλείου, εξασφαλίζοντας συνεχείς βασικές γραμμές για βιομηχανικές εφαρμογές όπου οι αποκλίσεις 0,001 mm είναι απαράδεκτες – όπως οι οδηγοί εργαλείων επαλήθευσης ή δομικά πλαίσια.

2. Απαιτήσεις εγκατάστασης

Storaen Optical Composite Image Level (με βάση V-grooled και βίδα μικρο-προσαρμοσμού)
Πιστοποιημένη επίπεδη αναφορά ακριβείας (π.χ. η επιφανειακή πλάκα γρανίτη Storaen, με επιπεδότητα ≤0.0002mm/m)
Ένα καθαρό, χωρίς κραδασμούς εργασίας σε περιβάλλον σταθεροποιημένου θερμοκρασίας (συνιστάται 18 ° C-22 ° C)

3. Βήμα 1: Αρχική μέτρηση

Τοποθετήστε το επίπεδο κατά μήκος του επίπεδου αναφοράς, ευθυγραμμίζοντας τη βάση V-grooled με τον κεντρικό άξονα του Flat. Περιστρέψτε τη μικρο-προσαρμοσμένη βίδα μέχρι την εικόνα σύνθετης φυσαλίδας-δημιουργείται από το σύστημα πρίσματος 45 °-επικαλύπτεται προφανώς στο σκόπευτρο. Καταγράψτε αυτήν την αρχική ανάγνωση κλίμακας (α), η οποία αντικατοπτρίζει την τρέχουσα απόκλιση από το True Zero.

4. Βήμα 2: 180 ° περιστροφή και δεύτερη ανάγνωση

Αναποδογυρίστε προσεκτικά το επίπεδο 180 ° από άκρο σε άκρο, διατηρώντας παράλληλα τον διαμήκη προσανατολισμό του στο επίπεδο (αποφύγετε οποιαδήποτε πλευρική κίνηση). Ρυθμίστε ξανά το μικρο-βύθισμα για να ευθυγραμμίσετε την εικόνα της φυσαλίδας και να καταγράψετε τη νέα ανάγνωση (B). Η διαφορά δ = | A – B | υποδεικνύει σφάλμα μηδενικής θέσης. Οι ιδανικές τιμές για τα επίπεδα Storaen πρέπει να είναι ≤0.005mm/m.

5. Βήμα 3: Διόρθωση και επαλήθευση σφαλμάτων

Υπολογίστε τη θέση μηδενικού στόχου ως το μέσο: C = (A + B)/2. Χαλαρώστε το προστατευτικό κάλυμμα στη βίδα μηδενικής ρύθμισης (τυπικά τοποθετημένο κοντά στο φιαλίδιο φυσαλίδων), περιστρέψτε τη βίδα μέχρι να διαβάσει η κλίμακα C και στη συνέχεια να επαναλάβετε. Επαναλάβετε τα βήματα 3-4 μέχρι το δ ≤0.002mm/m, εξασφαλίζοντας ελάχιστο υπολειμματικό σφάλμα.

6. Pro συμβουλές για ακρίβεια

Συμφωνία τριπλού ελέγχου: Εκτελέστε 3 κύκλους βαθμονόμησης, ειδικά μετά τη μεταφορά του επιπέδου ή την εργασία σε περιβάλλοντα με μεταβολές της θερμοκρασίας, για να εξασφαλίσετε επαναλαμβανόμενα αποτελέσματα.
Λιπάνετε κινούμενα μέρη: Εφαρμόστε μια σταγόνα μη-οξέος πετρελαίου της Storaen στη μικρο-βύθιση πριν από την προσαρμογή για να εξασφαλίσετε ομαλή λειτουργία χωρίς αντίδραση και να αποτρέψετε τη δέσμευση.
Περιβαλλοντικός έλεγχος: Αποφύγετε τη βαθμονόμηση κοντά σε πηγές θερμότητας ή ρεύματα, καθώς ακόμη και οι μικρές βαθμίδες θερμοκρασίας μπορούν να επηρεάσουν τη σταθερότητα των διαστάσεων της βάσης γρανίτη και να εισαγάγουν σφάλματα.

7. Υποστήριξη βαθμονόμησης του Storaen

Κάθε επίπεδο οπτικής σύνθετης εικόνας Storaen περιλαμβάνει ένα πιστοποιητικό βαθμονόμησης που μπορεί να δοθεί σε NIST, αλλά συνιστώνται τριμηνιαίες επιταγές στο πεδίο για βαριά χρήση. Η υποστήριξή μας περιλαμβάνει:

Εργοστάσιο επαναβαθμονόμηση: Αποκατάσταση της αρχικής ακρίβειας 0.01mm/m χρησιμοποιώντας συμβολομέτρια λέιζερ για εφαρμογές υψηλού σταδίου.
Γνήσια ανταλλακτικά: εύκολα διαθέσιμες βίδες ρύθμισης και κιτ συντήρησης για μακροχρόνια χρηστικότητα.
Βίντεο Tutorials & Expert Guidance: Βίβια Βίντεο και Υποστήριξη Μηχανικών για να βοηθήσετε με διαδικασίες βαθμονόμησης επί τόπου.

Τελικές σημειώσεις

Η κυριαρχία της μεθόδου περιστροφής 180 ° διασφαλίζει ότι το επίπεδο της οπτικής σύνθετης εικόνας Storaen παρέχει την ακρίβεια που απαιτείται για τις μετρήσεις κυλινδρικής κλίσης, ελέγχους επιπεδότητας εργαλείων και άλλες κρίσιμες ευθυγραμμίσεις. Με τη σωστή βαθμονόμηση, αυτό το εργαλείο, το οποίο υποστηρίζεται από την τεχνογνωσία μας 30+ ετών μηχανικής, γίνεται ένα απαραίτητο περιουσιακό στοιχείο στη ροή εργασίας ελέγχου ποιότητας, εξασφαλίζοντας ότι κάθε μέτρηση είναι τόσο αξιόπιστη όσο η πρώτη.
