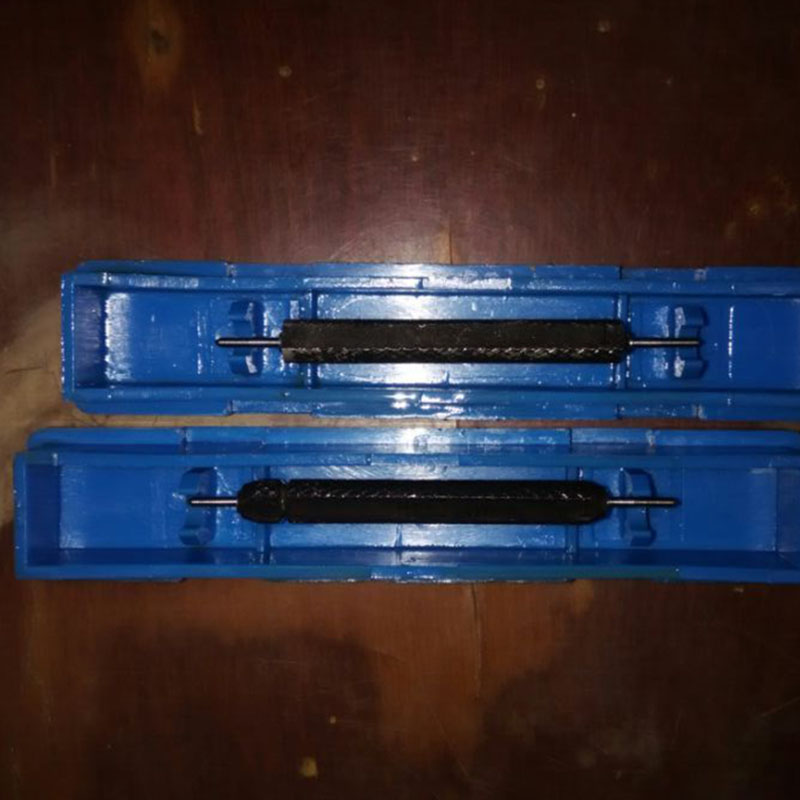

Μετρητής βύσματος νήματος

Η εταιρεία μας μπορεί να προσαρμόσει την ονομαστική διάμετρο 0.8mm-300mm μετρική (M), American (UN, UNC, UNF, UNEF, NASC, NPSM, NPSH, NPSF, NPSI, NPSL, NH) DIN405), οδοντωτό, τραπεζοειδές (TR, Acme, Stub Acme), κύλινδρος αερίου (PZ, W), κωνικό (NPT, NPTF, Z, BKG, R, RB, RC, RP, PT, ZG, WKG, BSPT, ROP, PTF κ.λπ.). Μηχανές (SM), Μετρητής νήματος ST, ποδήλατο (μπαταρία αυτοκινήτου) Ειδικό μετρητή νήματος (B, BC), Ειδικό νήμα ηλεκτρικών συσκευών (1ba, 2ba, 3ba, 4ba, 5ba κ.λπ.), νήμα βαλβίδας (5v1, 8v1, κλπ. PG42, PG48), API Standard GAGES, GAGE GAGES API, CYG16-10, CYG19-10, CYG22-10, CYG25-10, CYG29-10,

KGG32-10, KGG36-10, KGG40-10), μετρητής σπειρώματος λαδιού (LP, TBG, UP TBG, CSG, LCSG, NC).

Ορισμός μέτρησης ακριβείας και βασικές λειτουργίες των μετρητών βύσματος νήματος

Οι μετρητές βύσματος νήματος Storaen είναι απαραίτητα εργαλεία μετρολογίας που έχουν σχεδιαστεί για να επαληθεύουν την ακρίβεια διαστάσεων των εσωτερικών κλωστών βιδών, εξασφαλίζοντας τη συμμόρφωση με τα διεθνή πρότυπα και τη βέλτιστη μηχανική απόδοση. Ως μετρητής μέτρησης κρίσιμου νήματος, οι λύσεις μας καθορίζουν την ακρίβεια μέσω ενός σχεδιασμού διπλής λειτουργίας/μη-go, που τροφοδοτείται σε διάφορους τύπους νήματος-από τα μετρικά και τα προφίλ με βάση την ίντσες σε εξειδικευμένα μετρητά νήματος BSP και μετρητά νήματος BSPP για συστήματα σωλήνων.

Καθορισμός ακρίβειας στην επιθεώρηση νήματος

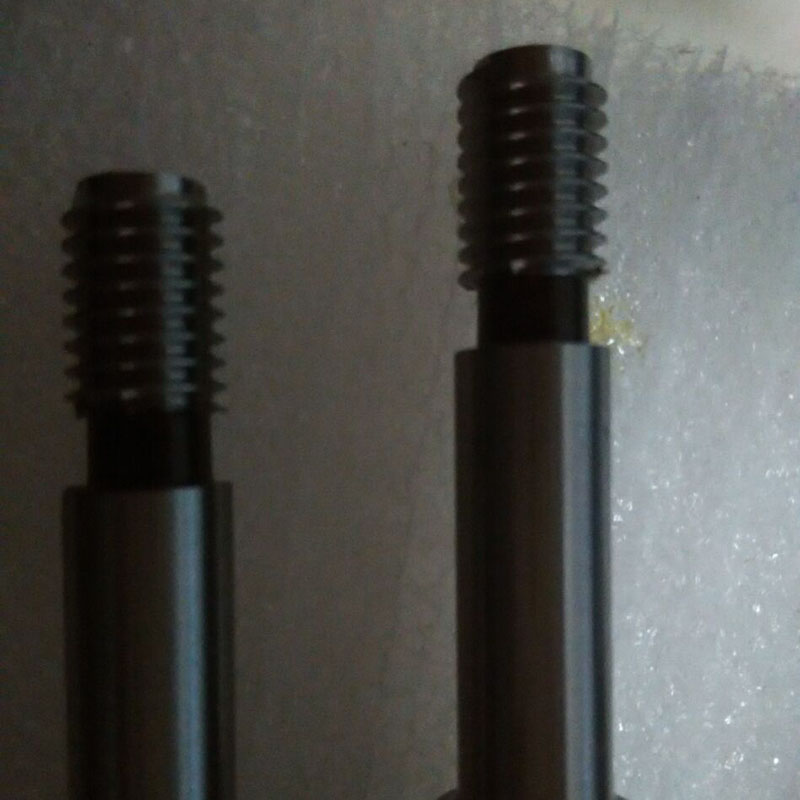

Ένας μετρητής βύσματος σπειρώματος χρησιμεύει ως ένα δυαδικό εργαλείο επαλήθευσης: το τέλος "Go" πρέπει να περάσει από το εσωτερικό νήμα ομαλά, επιβεβαιώνοντας ότι πληροί την ελάχιστη κατάσταση υλικού (ονομαστικό μέγεθος μείον επιτρεπόμενη ανοχή), ενώ το άκρο "no-go" δεν πρέπει να εισέλθει, εξασφαλίζοντας ότι το νήμα δεν υπερβαίνει τη μέγιστη επιτρεπόμενη ανοχή. Αυτός ο σχεδιασμός εξαλείφει την υποκειμενική κρίση, παρέχοντας αντικειμενικά αποτελέσματα για κρίσιμες παραμέτρους όπως διάμετρο βήματος, γωνία νήματος (π.χ. 60 ° για μετρικό, 55 ° για BSP) και βήμα. Οι μετρητές του Storaen προσκολλώνται στις τυπικές αναφορές του βύσματος του βύσματος όπως το ISO 965-3, το ASME B1.2 και το DIN 13, που εγγυώνται την ανιχνεύσιμη ακρίβεια σε όλες τις βιομηχανίες.

Βασικές λειτουργίες για διάφορες εφαρμογές

Ολοκληρωμένη κάλυψη τύπου νήματος

Οι μετρητές του βιδωτού νήματος φιλοξενούν ένα ευρύ φάσμα προφίλ νήματος:

Μετρικά νήματα (σειρά M): Ιδανικό για γενική βιομηχανική χρήση, με βαθμούς ακριβείας έως 6h για εφαρμογές στενής ανοχής όπως τα εξαρτήματα του κινητήρα αυτοκινήτων.
BSPP (παράλληλη) & BSPT (κωνικά) σπειρώματα: κατασκευασμένα για συνδέσεις σωλήνων από την απόσυρση διαρροών σε υδραυλικά συστήματα (BSPP) και αγωγούς αερίου (BSPT), εξασφαλίζοντας τη συμμόρφωση με τα πρότυπα ISO 7-1 και BS EN 10226.
NPT σπειρώματα: Προσαρμοσμένες λύσεις για κωνικά σπειρώματα σωλήνων ανά ASME B1.20.1, κρίσιμες για την ακεραιότητα της πίεσης του τομέα του πετρελαίου και του φυσικού αερίου.

Αποτελεσματικότητα στον ποιοτικό έλεγχο

Ο διαισθητικός μηχανισμός GO/NO-GO μειώνει τον χρόνο επιθεώρησης έως και 50% σε σύγκριση με τις μεθόδους χειροκίνητης μέτρησης, καθιστώντας την απαραίτητη για γραμμές παραγωγής μεγάλου όγκου. Με την άμεση επισήμανση των μη συμμορφούμενων νημάτων, το εργαλείο μετρητή νήματος ελαχιστοποιεί το κόστος επανεξέτασης και εμποδίζει τα ελαττωματικά εξαρτήματα να προχωρήσουν στη συναρμολόγηση-μια βασική λειτουργία στην παραγωγή μεταποιητικών συσκευών ή ιατρικών συσκευών, όπου οι κίνδυνοι αποτυχίας του νήματος είναι καταστροφικές.

Υλικό και σχεδιασμός ανθεκτικότητα

Κατασκευασμένο από χάλυβα εργαλείων υψηλού άνθρακα (σκληρυμένο έως 60HRC+) ή καρβίδιο βολφραμίου, τα μετρητά του νήματος Storaen αντιστέκονται στη φθορά και τη διατήρηση της σταθερότητας διαστάσεων ακόμη και σε περιβάλλοντα υψηλής θερμοκρασίας ή λειαντικά. Το φινίρισμα της επιφάνειας (RA ≤ 0,05μm) εξασφαλίζει ομαλή εισαγωγή, προστατεύοντας τόσο το μετρητή όσο και το τεμάχιο εργασίας από τη ζημιά κατά τη διάρκεια της επαναλαμβανόμενης χρήσης.

Εμπιστευθείτε στο Storaen για κρίσιμη διαβεβαίωση νήματος

Είτε βαθμονομούν τα εσωτερικά σπειρώματα σε μεταδόσεις αυτοκινήτων, την επαλήθευση των συνδέσεων BSPP σε βιομηχανικά υδραυλικά συστήματα ή την εξασφάλιση της συμμόρφωσης των νημάτων της NPT στην ενεργειακή υποδομή, τα μετρητά βύσματος του Storaen παρέχουν απαράμιλλη ακρίβεια και αξιοπιστία. Συνδυάζοντας την αυστηρή προσκόλληση στο πρότυπο μετρητή βύσματος νήματος με ευπροσάρμοστο σχεδιασμό για τους τύπους παγκόσμιων νημάτων, ενισχύουμε τους κατασκευαστές να επιτύχουμε παραγωγή μηδενικού ελαττώματος-ένα νήμα κάθε φορά.

Τεχνικές προδιαγραφές και διαδικασίες κατασκευής των μετρητών βύσματος νήματος

Οι μετρητές βύσματος του νήματος Storaen είναι εργαλεία μετρολογίας με ακρίβεια που έχουν σχεδιαστεί για να ανταποκρίνονται στις απαιτητικές απαιτήσεις της εσωτερικής επιθεώρησης του νήματος, συνδυάζοντας λεπτομερείς τεχνικές προδιαγραφές με αυστηρές διαδικασίες παραγωγής για να εξασφαλιστεί η ακρίβεια, η ανθεκτικότητα και η συμμόρφωση με τα παγκόσμια πρότυπα. Ως αξιόπιστος πάροχος μετρητών βιδών και μετρητών νήματος BSP, παρέχουμε λύσεις που καθορίζουν την αριστεία στη μέτρηση των νημάτων για τις βιομηχανίες που κυμαίνονται από την αυτοκινητοβιομηχανία έως την αεροδιαστημική.

Τεχνικές προδιαγραφές: Ορίζεται η ακρίβεια για κάθε εφαρμογή

Μέγεθος και κάλυψη τύπου νήματος

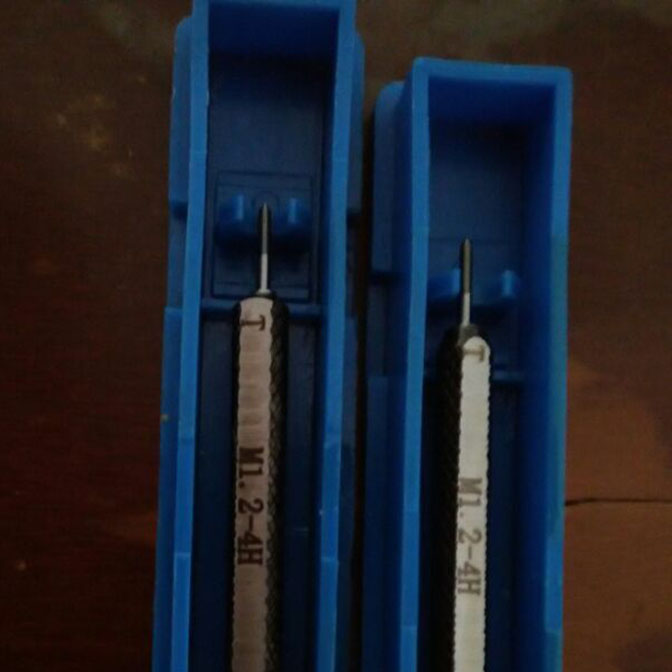

Τα μετρητά βύσματος με νήμα καλύπτουν μια ευέλικτη ονομαστική διαμέτρου που κυμαίνεται από 0,8mm (M1) για εξαρτήματα μικροαρασκευής έως 300mm (M300) για βαριά βιομηχανικά νήματα, φιλοξενώντας διάφορα προφίλ:

Μετρικά νήματα (ISO): βαθμοί 4Η έως 8h, ιδανικά για γενική μηχανική (π.χ. M20 × 1,5-6h).
BSPP & BSPT Σπειρώματα: Παράλληλα (BSPP, ISO 7-1) και κωνικές (BSPT, BS EN 10226) παραλλαγές για συνδέσεις σωλήνων απόδειξης διαρροής, συμπεριλαμβανομένων μεγεθών όπως G1/2 και R1/4,
Εξειδικευμένοι τύποι: Προσαρμοσμένες λύσεις για NPT, ACME και ιδιόκτητα νήματα, εξασφαλίζοντας τη συμβατότητα με τις τυπικές αναφορές του μετρητή βύσματος όπως το ASME B1.2 και το DIN 13.

Έλεγχος ακρίβειας και ανοχής

Διατίθεται στις κατηγορίες ακριβείας H6 έως H9 (με το H6 ως υψηλότερο βαθμό), οι μετρητές μας επιτυγχάνουν ακρίβεια σε επίπεδο μικρών (π.χ. ± 0,0015mm για M10 × 1,0). Κάθε μετρητής μέτρησης σπειρώματος βαθμονομείται με ανιχνεύσιμα πρότυπα, συνοδευόμενα από πιστοποίηση που συνδέεται με τα εθνικά ινστιτούτα μετρολογίας (π.χ. NIST, PTB), εξασφαλίζοντας τη συμμόρφωση με τα συστήματα ποιότητας ISO 9001.

Υλικό και επιφάνεια φινίρισμα

Κατασκευασμένο από χάλυβα εργαλείων υψηλού άνθρακα (σκληρυμένο έως 60HRC+) ή καρβίδιο βολφραμίου για ακραία αντίσταση φθοράς, το εργαλείο μετρητή νήματος διαθέτει ένα καθρέφτη RA 0.05 μm επιφάνεια επιφάνειας για να ελαχιστοποιηθεί η τριβή κατά τη διάρκεια της εισαγωγής. Οι προαιρετικές επικαλύψεις κασσίτερου ενισχύουν την αντίσταση στη διάβρωση σε σκληρά περιβάλλοντα, επεκτείνοντας τη διάρκεια ζωής κατά 25%.

Διαδικασίες παραγωγής: χειροτεχνία σε κάθε βήμα

Σχεδίαση με υπολογιστή (CAD)

Η διαδικασία ξεκινά με την τρισδιάστατη μοντελοποίηση παραμέτρων νήματος – τη γωνιά, τη γωνία πλευρών και τις ζώνες ανοχής – χρησιμοποιώντας προηγμένο λογισμικό για να εξασφαλιστεί η ευθυγράμμιση με τις προδιαγραφές των πελατών και τις τυπικές απαιτήσεις του μετρητή βύσματος. Εξειδικευμένες μονάδες χειρίζονται σύνθετα προφίλ όπως μετρητά νήματος BSPP, εξασφαλίζοντας ακριβή αντιγραφή γωνιών νήματος 55 ° και παράλληλα σχέδια.

Κατεργασία ακριβείας

Οι πρώτες ύλες υποβάλλονται σε θερμική επεξεργασία για να βελτιστοποιήσουν τη σκληρότητα πριν από τη λείανση του CNC και την εκτέλεση του προφίλ του νήματος με ακρίβεια σε επίπεδο μικρών. Για περίπλοκες γεωμετρίες, χρησιμοποιείται το Wire EDM (ηλεκτρική κατεργασία εκκένωσης) για τη δημιουργία αιχμηρών ριζών νήματος χωρίς burr, κρίσιμες για την πρόληψη των σφαλμάτων μέτρησης σε εφαρμογές στενής ανοχής.

Υπερβόληση και βαθμονόμηση

Μια αυστηρή διαδικασία υπερφυσών γυαλίζει την επιφάνεια του μετρητή στο καθορισμένο φινίρισμα RA, ακολουθούμενη από βαθμονόμηση πολλαπλών σημείων χρησιμοποιώντας μηχανές μέτρησης συντεταγμένων (CMMS) και οπτικά συμβολομέτρια. Αυτό εξασφαλίζει ότι τόσο τα άκρα "Go" όσο και "No-Go" πληρούν τα αντίστοιχα όρια ανοχής τους, όπως ορίζονται από τα διεθνή πρότυπα.

Διασφάλιση ποιότητας και πιστοποίηση

Κάθε μετρητής βύσματος νήματος υφίσταται 100% λειτουργικές δοκιμές για να επαληθεύσει την απόδοση GO/NO-GO, με αποτελέσματα τεκμηριωμένα σε μια ανιχνεύσιμη αναφορά. Αυτή η δέσμευση για την ποιότητα καθιστά τους μετρητές μας την προτιμώμενη επιλογή για τις βιομηχανίες όπου η ακεραιότητα του νήματος είναι μη διαπραγματεύσιμη, όπως οι συνδετήρες αεροδιαστημικών και η κατασκευή ιατρικών συσκευών.

Trust Storaen για ασυμβίβαστη ακρίβεια

Είτε χρειάζεστε ένα τυποποιημένο μετρητή βύσματος σπειρώματος για μετρικά σπειρώματα, εξειδικευμένο μετρητή νήματος BSP για συστήματα σωλήνων, είτε μια προσαρμοσμένη λύση για ιδιόκτητα προφίλ, οι τεχνικές προδιαγραφές της Storaen και η τεχνογνωσία κατασκευής παρέχουν απαράμιλλη αξιοπιστία. Με την ενσωμάτωση των παγκόσμιων προτύπων με την καινοτόμο μηχανική, διασφαλίζουμε ότι κάθε εργαλείο μετρητή νήματος που παράγουμε ρυθμίζει το σημείο αναφοράς για την ακρίβεια – ενισχύοντας τις διαδικασίες ελέγχου ποιότητας με σιγουριά.
