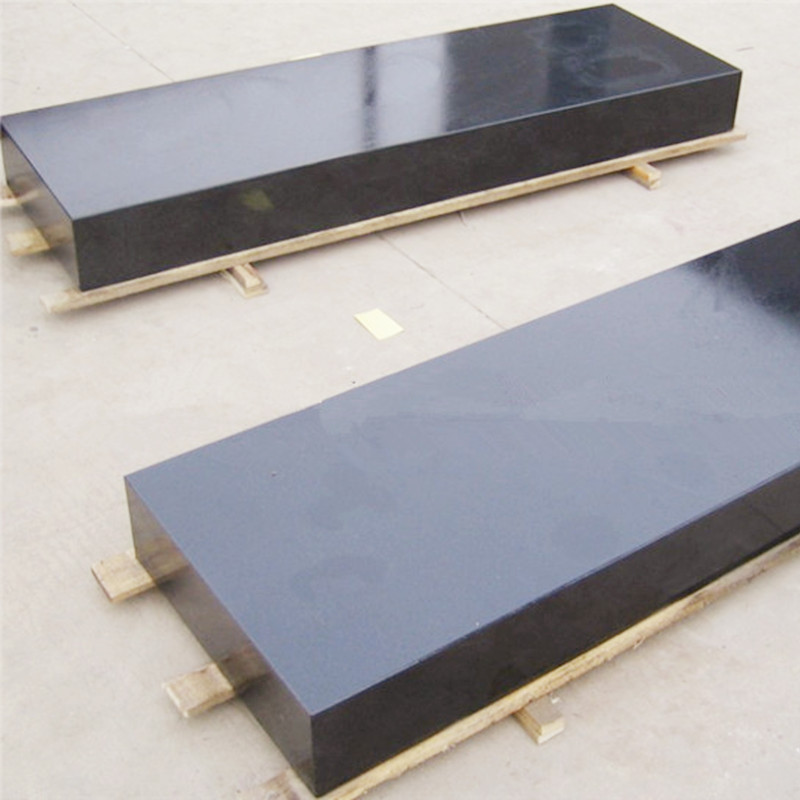

Επιφανειακή πλάκα επιθεώρησης γρανίτη

Μια πλατφόρμα γρανίτη είναι ένα προϊόν πλατφόρμας κατασκευασμένο από γρανίτη που επεξεργάζεται με εργαλεία και χειροκίνητα γειωμένο σε θάλαμο σταθερής θερμοκρασίας, με υψηλή ακρίβεια επιπεδότητας.

Φυσικές παράμετροι της πλατφόρμας γρανίτη:

Ειδική βαρύτητα: 2970-3070kg/m3;

Αντοχή συμπίεσης: 245-254kg/m

m2;

Elastic Wear: 1,27-1,47n/mm2;

ΣΥΝΔΥΑΣΜΟΣ Γραμμικής επέκτασης: 4.6 × 10-6/℃;

Ρυθμός απορρόφησης νερού 0,13.

Σκληρότητα της ακτής του HS70 ή παραπάνω.

Η ακρίβεια των πλατφορμών γρανίτη είναι πολύ υψηλότερη από αυτή των πλατφορμών από χυτοσίδηρο. Αυτό οφείλεται στο γεγονός ότι ο γρανίτης έχει υποβληθεί σε μακροπρόθεσμη θεραπεία γήρανσης και δεν έχει πλέον εσωτερικό άγχος. Τα επίπεδα ακρίβειας των 000, 00, 0 και 1 είναι ιδανικά εργαλεία για τη σήμανση και την επιθεώρηση στην επεξεργασία των επιχειρήσεων.

Τόπος προέλευσης: Hebei, Κίνα

Εγγύηση: 1 έτος

Προσαρμοσμένη υποστήριξη: OEM, ODM, OBM

Εμπορικό σήμα: Διαστημικός

Αριθμός μοντέλου: 1006

Υλικό: Γρανίτης

Χρώμα: κενό

Προδιαγραφές: 200x200mm-3000x5000mm ή προσαρμογή

Επιφάνεια: επίπεδη, τραυματισμένες τρύπες, t-slots, κ.λπ.

Η σκληρότητα της επιφάνειας εργασίας: HS70

Επεξεργασία επιφάνειας: φινίρισμα εδάφους

Βαθμός ακριβείας: 0-2

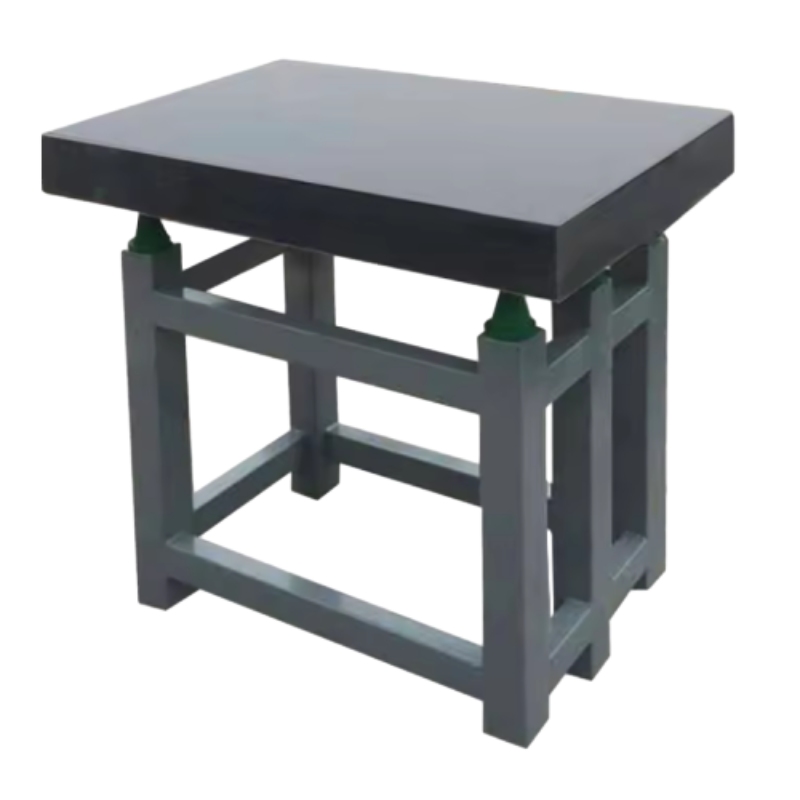

Στάση: Διατίθεται

Συσκευασία:

Χρήση: Μέτρηση ακριβείας, επιθεώρηση, διάταξη, t και σκοπούς σήμανσης

Λεπτομέρειες συσκευασίας: Κουτί κόντρα πλακέ

Δυνατότητα παροχής: 20000 κομμάτια/κομμάτια ανά έτος

Χρόνος μολύβδου:

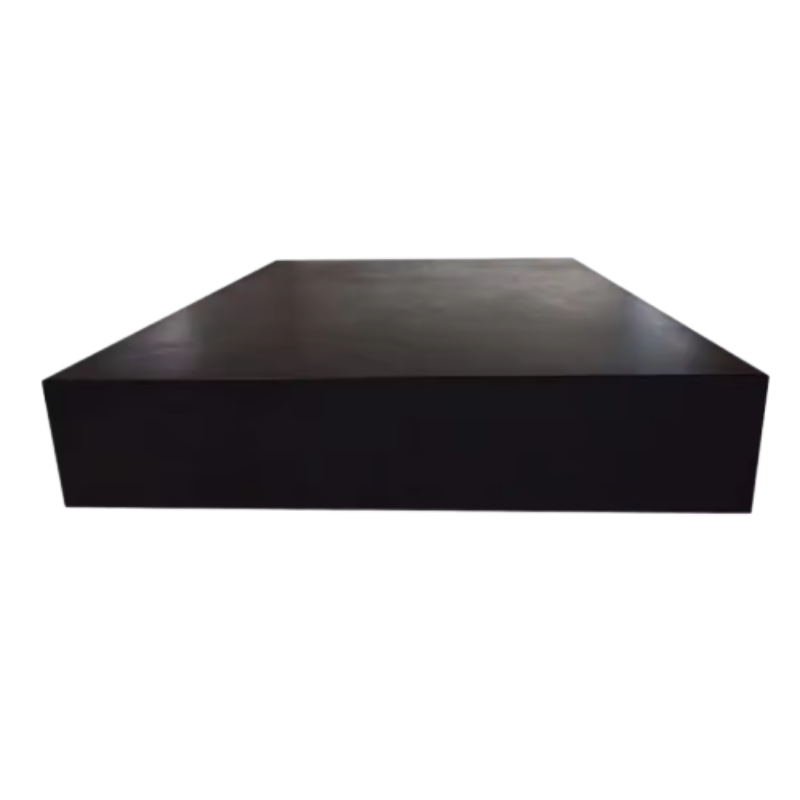

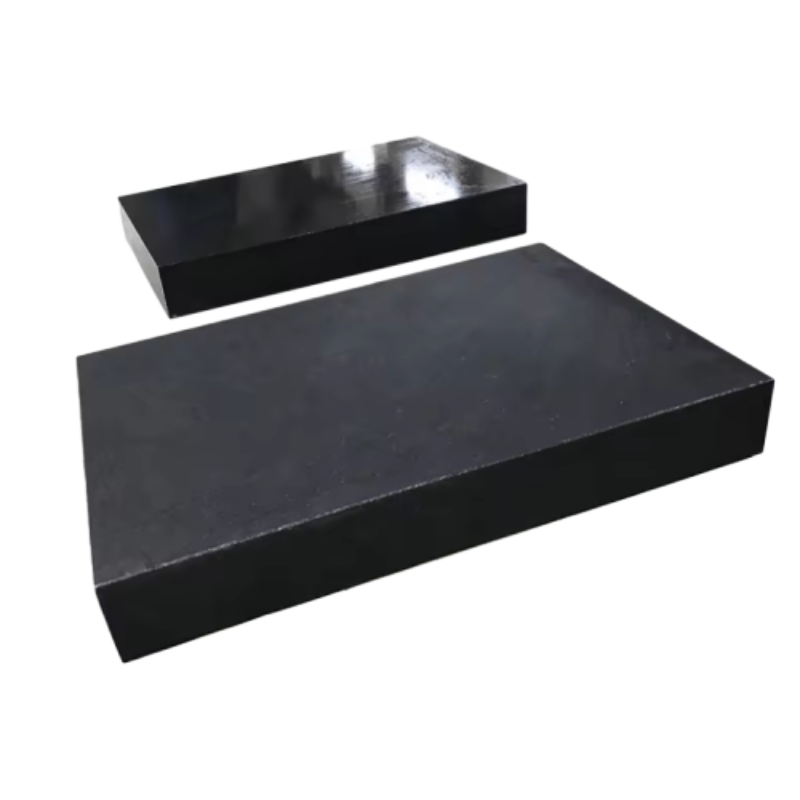

Γρανίτη επιφανειακή πλάκα:

Οι επιφανειακές πλάκες γρανίτη είναι γνωστές λόγω των ιδιοτήτων τους χωρίς σκουριά. Η σκληρότητα των πλακών επιφάνειας γρανίτη είναι επίσης περισσότερο

από τις πλάκες επιφάνειας από χυτοσίδηρο. Χρησιμοποιούνται άγρια για σκοπούς μέτρησης, επιθεώρησης, διάταξης και σήμανσης ακριβείας και

Προτιμώνται από εργαστήρια, μηχανικές βιομηχανίες και εργαστήρια.

Υλικό: Γρανίτης

Προδιαγραφές: 1000x750mm-3000x4000mm ή προσαρμογή

Επιφάνεια: επίπεδη, χτυπημένες τρύπες, t-slots, κ.λπ.

Σκληρότητα της επιφάνειας εργασίας: HS70

Επεξεργασία επιφάνειας: φινίρισμα εδάφους

Βαθμός ακριβείας: 0-2

Συσκευασία: κουτί κόντρα πλακέ

Γιατί οι επιφανειακές πλάκες γρανίτη είναι απαραίτητες για τη μέτρηση ακριβείας

Στη σφαίρα της μέτρησης ακριβείας, οι επιφανειακές πλάκες γρανίτη στέκονται ως απαραίτητο εργαλείο για τον έλεγχο ποιότητας και τις εφαρμογές μηχανικής. Οι μοναδικές τους ιδιότητες τους καθιστούν την προτιμώμενη επιλογή μεταξύ των μηχανικών ακριβείας, των μηχανικών και των επαγγελματιών διασφάλισης της ποιότητας.

Οι επιφανειακές πλάκες γρανίτη είναι κατασκευασμένες από φυσικό γρανίτη, γνωστές για την εξαιρετική σκληρότητα, τη σταθερότητα και την αντίσταση στην παραμόρφωση. Αυτό το στερεό θεμέλιο επιτρέπει ακριβείς μετρήσεις, καθώς παρέχει μια επίπεδη, σταθερή επιφάνεια αναφοράς. Σε αντίθεση με άλλα υλικά, ο γρανίτης δεν στρεβλώνει ή αλλάζει το σχήμα με την πάροδο του χρόνου, εξασφαλίζοντας ότι οι μετρήσεις παραμένουν συνεπείς και αξιόπιστες.

Ένα από τα κρίσιμα πλεονεκτήματα των επιφανειακών πλακών γρανίτη είναι η ικανότητά τους να αντέχουν στη φθορά από την επαναλαμβανόμενη χρήση. Αυτή η ανθεκτικότητα είναι ζωτικής σημασίας σε βιομηχανικές ρυθμίσεις όπου η ακρίβεια είναι υψίστης σημασίας. Επιπλέον, ο γρανίτης είναι χημικά ανθεκτικός, επιτρέποντάς του να αντέξει την έκθεση σε έλαια, διαλύτες και άλλους ρύπους χωρίς να χάσει την ακεραιότητά του. Αυτό το χαρακτηριστικό είναι ζωτικής σημασίας για τη διατήρηση ενός καθαρού χώρου εργασίας και τη διασφάλιση ότι ο εξοπλισμός μέτρησης παραμένει αδιευκρίνιστος.

Επιπλέον, οι επιφανειακές πλάκες γρανίτη έρχονται σε διάφορα μεγέθη και διαμορφώσεις, που τροφοδοτούν διαφορετικές εφαρμογές. Είτε χρησιμοποιείται για την επιθεώρηση των κατεργασμένων εξαρτημάτων, την ευθυγράμμιση του εξοπλισμού ή τη διεξαγωγή περίπλοκων εργασιών συναρμολόγησης, αυτές οι πλάκες παρέχουν μια ευπροσάρμοστη λύση για διάφορες ανάγκες μέτρησης ακριβείας. Η ομαλή τους επιφάνεια μπορεί εύκολα να καθαριστεί και να διατηρηθεί, συμβάλλοντας στη μακροπρόθεσμη χρηστικότητα και ακρίβεια τους.

Συμπερασματικά, οι επιφανειακές πλάκες γρανίτη είναι απαραίτητες για οποιαδήποτε λειτουργία που απαιτεί μετρήσεις υψηλής ακρίβειας. Η ανθεκτικότητα, η σταθερότητα και η αντίσταση τους στους περιβαλλοντικούς παράγοντες τους καθιστούν την ιδανική επιλογή για επαγγελματίες σε διάφορους τομείς. Η επένδυση σε μια επιφανειακή πλάκα γρανίτη όχι μόνο ενισχύει την ακρίβεια της μέτρησης, αλλά εξασφαλίζει επίσης τη μακροζωία των εργαλείων και του εξοπλισμού σας, καθιστώντας την μια σοφή επιλογή για οποιαδήποτε οργάνωση που επικεντρώνεται στην ποιότητα.

Ο ρόλος των επιφανειακών πλακών γρανίτη στη σύγχρονη κατεργασία CNC

Στη σφαίρα της σύγχρονης μηχανικής κατεργασίας CNC (αριθμητικού ελέγχου υπολογιστών), η ακρίβεια είναι υψίστης σημασίας. Μεταξύ των διαφόρων εργαλείων που διευκολύνουν αυτήν την ακρίβεια, οι επιφανειακές πλάκες γρανίτη ξεχωρίζουν ως ακρογωνιαίος λίθος της διαδικασίας κατεργασίας. Ο ρόλος τους στην κατεργασία του CNC είναι τόσο ζωτικής σημασίας όσο και πολύπλευρη, παρέχοντας ένα σταθερό θεμέλιο που εξασφαλίζει τη βέλτιστη απόδοση.

Οι επιφανειακές πλάκες γρανίτη είναι πολύτιμες για την εξαιρετική τους ακαμψία και σταθερότητα. Κατασκευασμένο από φυσικό γρανίτη, αυτές οι πλάκες προσφέρουν μια επίπεδη και σκληρή επιφάνεια που είναι απαραίτητη για τη μέτρηση και την επιθεώρηση των κατεργασμένων εξαρτημάτων. Οι αδρανές ιδιότητες του γρανίτη ελαχιστοποιούν επίσης τις επιδράσεις των διακυμάνσεων της θερμοκρασίας, εξασφαλίζοντας ότι οι μετρήσεις ακρίβειας παραμένουν συνεπείς με την πάροδο του χρόνου. Αυτή η σταθερότητα είναι κρίσιμη σε περιβάλλοντα κατεργασίας CNC, όπου ακόμη και η παραμικρή απόκλιση μπορεί να οδηγήσει σε σημαντικά σφάλματα στο τελικό προϊόν.

Επιπλέον, οι επιφανειακές πλάκες γρανίτη είναι εξοπλισμένες με υψηλή αντοχή στη φθορά, επιτρέποντάς τους να αντέξουν τις ακαμψίες της καθημερινής χρήσης στις ρυθμίσεις κατασκευής. Σε αντίθεση με άλλα υλικά, ο γρανίτης δεν παραμορφώνεται υπό πίεση, διατηρώντας την επιπεδότητα και την ακρίβειά του ακόμη και κάτω από βαριά φορτία. Επιπλέον, τα μη πορώδη φύση τους βοηθούν στον εύκολο καθαρισμό και συντήρηση, συμβάλλοντας περαιτέρω στη μακροζωία τους.

Στην κατεργασία CNC, οι επιφανειακές πλάκες γρανίτη χρησιμεύουν ως βασικά εργαλεία όχι μόνο για την ευθυγράμμιση και την υποστήριξη τεμαχίων εργασίας κατά τη διάρκεια της μηχανικής κατεργασίας αλλά και για τη μέτρηση ακριβείας. Αυτές οι πλάκες είναι ζωτικής σημασίας κατά τη βαθμονόμηση των μηχανών CNC, καθώς παρέχουν αξιόπιστα σημεία αναφοράς για να διασφαλιστεί ότι κάθε στοιχείο επεξεργάζεται σωστά.

Συμπερασματικά, ο ρόλος των επιφανειακών πλακών γρανίτη στη σύγχρονη κατεργασία CNC δεν μπορεί να υπερεκτιμηθεί. Παρέχουν την απαραίτητη σταθερότητα, ανθεκτικότητα και ακρίβεια που είναι κρίσιμες για τις διαδικασίες υψηλής ποιότητας κατεργασίας. Καθώς η βιομηχανία συνεχίζει να εξελίσσεται, η εξάρτηση από επιφανειακές πλάκες γρανίτη θα παραμείνει βασικό στοιχείο για την επίτευξη της αριστείας της παραγωγής.

Ιδιότητες υλικού και φυσικά πλεονεκτήματα των επιφανειακών πλακών επιθεώρησης γρανίτη

Οι επιφανειακές πλάκες γρανίτη του Storaen είναι σχεδιασμένες για να παρέχουν απαράμιλλη σταθερότητα και ακρίβεια ως θεμέλιο για τη βιομηχανική μέτρηση, αξιοποιώντας τις μοναδικές ιδιότητες υλικού του φυσικού γρανίτη για να ρυθμίσουν το σημείο αναφοράς στη Μετρολογία. Ως αξιόπιστος πάροχος επιφάνειας γρανίτη ακριβείας και πίνακες επιθεώρησης γρανίτη, προσφέρουμε λύσεις που υπερέχουν σε απαιτητικά περιβάλλοντα, από εργαστήρια επεξεργασίας CNC μέχρι εργαστήρια βαθμονόμησης αεροδιαστημικής.

Γεωλογική βάση για απαράμιλλη σταθερότητα

Που σχηματίζονται για δισεκατομμύρια χρόνια από το πυριγενή βράχο που αποτελείται κυρίως από πυροξένιο και plagioclase, οι επιφανειακές πλάκες γρανίτη διαθέτουν μια πυκνή, ομοιόμορφη κρυσταλλική δομή (μέγεθος κόκκων ≤0,5mm) που εξαλείφει τις εσωτερικές τάσεις – ένα κρίσιμο πλεονέκτημα έναντι των μεταλλικών εναλλακτικών λύσεων που είναι επιρρεπείς σε στρέβλωση ή διάβρωση. Αυτή η φυσική σύνθεση έχει ως αποτέλεσμα μια εντυπωσιακά συνεπής μαύρη επιφάνεια με ελάχιστο πορώδες, παρέχοντας μια ιδανική επίπεδη αναφορά για τη βαθμονόμηση της επιφάνειας και τις διαστάσεις, όπου η ακρίβεια σε επίπεδο μικρών δεν είναι διαπραγματεύσιμη.

Μηχανικές ιδιότητες που χτίστηκαν για βαριά χρήση

Τα φυσικά χαρακτηριστικά των πινάκων επιθεώρησης γρανίτη βελτιστοποιούνται για βιομηχανική αυστηρότητα:

Υψηλή χωρητικότητα φορτίου: Με πυκνότητα 2970 kg/m³ και αντοχή σε συμπιεστική τιμή 245 MPa, αυτές οι πλάκες αντιστέκονται στατικά φορτία έως και 5000 kg/m² χωρίς παραμόρφωση-τέλειο για την υποστήριξη βαρέων εξαρτημάτων κατά τη διάρκεια των ρυθμίσεων του πίνακα συγκόλλησης ή της βαθμονόμησης της μηχανής CNC.
Εξαιρετική σκληρότητα: Η σκληρότητα της ακτής D των 70+ αντιστέκεται στις γρατζουνιές και τις εσοχές από την συχνή επαφή με μετρητή ή την επαφή, εξασφαλίζοντας ότι η επιφάνεια παραμένει απαλλαγμένη από ελαττώματα που θα μπορούσαν να θέσουν σε κίνδυνο την ακεραιότητα της μέτρησης για δεκαετίες χρήσης.
Απόσβεση των κραδασμών: Η κοκκώδη μικροδομή απορροφά 80% περισσότερη δόνηση από το χυτοσίδηρο, ελαχιστοποιώντας την παρεμβολή από τα παρακείμενα μηχανήματα – ένα βασικό χαρακτηριστικό για εργασίες ακριβείας όπως η ευθυγράμμιση της μηχανής μέτρησης συντεταγμένων (CMM).

Περιβαλλοντική ανθεκτικότητα για συνεπή ακρίβεια

Οι επιφανειακές πλάκες γρανίτη της Storaen προς πώληση ευδοκιμούν σε προκλητικές συνθήκες χάρη:

Θερμική σταθερότητα: Ένας χαμηλός συντελεστής γραμμικής διαστολής (4,6 × 10 °/° C) εξασφαλίζει ελάχιστη μεταβολή των διαστάσεων μεταξύ των περιοχών θερμοκρασίας (10-30 ° C), μειώνοντας τα σφάλματα που προκαλούνται από θερμικές διακυμάνσεις σε ανεπιφύλακτα εργαστήρια.
Αντίσταση διάβρωσης: Με ρυθμό απορρόφησης νερού μόλις 0,13%, τα μη πορώδη επιφάνεια απωθούν τα έλαια, τα ψυκτικά και τα υγράς-εξαλείφουν τη σκουριά ή τη χημική αποικοδόμηση που είναι κοινή σε χάλυβα.
Μηδενική μαγνητική διαπερατότητα: Οι μη μαγνητικές ιδιότητες καθιστούν αυτές τις πλάκες ιδανικές για βιομηχανίες όπου οι ηλεκτρομαγνητικές παρεμβολές θα μπορούσαν να παραμορφώσουν τις μετρήσεις που βασίζονται σε αισθητήρες, όπως η παραγωγή ημιαγωγών ή οι δοκιμές ιατρικών συσκευών.

Σχεδιασμός αριστείας για πρακτική χρήση

Πέρα από τα πλεονεκτήματα των φυσικών υλικών, οι πλάκες μας διαθέτουν λεπτομέρειες με ακρίβεια με ακρίβεια:

Φινίρισμα επιφάνειας: Ένα φινίρισμα εδάφους RA ≤0,8μm παρέχει βέλτιστη επαφή για τους δείκτες κλήσης, μετρητές ύψους και άλλα εργαλεία μετρολογίας, εξασφαλίζοντας επαναλαμβανόμενα αποτελέσματα εντός ± 2 μm για 000 πλακίδια.
ΜΟΝΑΔΙΚΗ ΣΥΜΒΟΛΗ: Τυπικά μεγέθη (200 χ 200mm έως 3000 × 5000mm) και προαιρετικές οπές Τ ή οπές τοποθέτησης επιτρέπουν την απρόσκοπτη ενσωμάτωση με τους αρθρωτές πίνακες συγκόλλησης ή τα προσαρμοσμένα φωτιστικά, ενισχύοντας την ευελιξία στην παραγωγή και τις ροές εργασίας επιθεώρησης.

Trust Storaen για ακρίβεια με γνώμονα τα υλικά

Όταν η ακρίβεια και η μακροζωία είναι μη διαπραγματεύσιμες, οι επιφανειακές πλάκες γρανίτη του Storaen παρέχουν τα φυσικά και κατασκευασμένα πλεονεκτήματα που απαιτούνται για την ανύψωση των διεργασιών μετρολογίας σας. Είτε χρησιμοποιείται ως πρότυπο για τη βαθμονόμηση επιφανειακής πλάκας, μια σταθερή πλατφόρμα για την επιθεώρηση των εξαρτημάτων αεροδιαστημικής ή μια ανθεκτική βάση για ρυθμίσεις συγκόλλησης βαρέως τύπου, οι λύσεις μας συνδυάζουν τη γεωλογική τελειότητα με το σχεδιασμό βιομηχανικής ποιότητας.

Υπηρεσίες προσαρμογής και διασφάλιση ποιότητας για επιφανειακές πλάκες επιθεώρησης γρανίτη Storaen

Η Storaen είναι υπερήφανη για την παράδοση επιφανειακών πλακών γρανίτη που ανταποκρίνονται στις μοναδικές απαιτήσεις της μέτρησης της ακρίβειας και των βιομηχανικών εφαρμογών. Πέρα από τις τυποποιημένες προσφορές, οι υπηρεσίες προσαρμογής και η αυστηρή διασφάλιση της ποιότητας εξασφαλίζουν ότι κάθε επιφάνεια επιφάνειας γρανίτη ακριβείας και ο πίνακας επιθεώρησης γρανίτη είναι προσαρμοσμένο στις προδιαγραφές σας – με πιστοποιήσεις και εγγυήσεις που εμπνέουν εμπιστοσύνη σε κάθε μέτρηση.

Προσαρμοσμένες λύσεις για κάθε απαίτηση

Προσαρμοσμένο μέγεθος και γεωμετρία

Είτε χρειάζεστε έναν συμπαγή πίνακα επιθεώρησης γρανίτη για εργαστηριακή χρήση (200 × 200mm) ή μια υπερμεγέθη πλατφόρμα για βαριά μηχανήματα (έως 5000 × 8000mm), οι μηχανικοί μας συνεργάζονται μαζί σας για να καθορίσουν τις διαστάσεις, το πάχος και το σχήμα, συμπεριλαμβανομένων των κυκλικών, ορθογώνιων ή μη τυποποιημένων σχεδίων. Τα προφίλ προσαρμοσμένων άκρων (λοξά, λοξά) και εσοχές βάσεις ενισχύουν τη σταθερότητα όταν ενσωματώνονται με αρθρωτές πίνακες συγκόλλησης ή αυτοματοποιημένα φωτιστικά.

Επιφανειακά χαρακτηριστικά για λειτουργική αριστεία

T-slots & οπές τοποθέτησης: Τροποποιήσεις T-slots με ακρίβεια (ISO 2571) ή οπές με σπειρώματα (M6-M24) επιτρέπουν την ασφαλή σύσφιξη των μετρητών, των φωτιστικών ή των ρομποτικών βραχιόνων, ιδανικών για ρυθμίσεις δυναμικών επιθεωρήσεων ή διαμορφωμένες διαμορφώσεις πίνακα συγκόλλησης.
Εξειδικευμένες επικαλύψεις: Προαιρετικές αντιαρματικές ή αντι-ολισθητικές επικαλύψεις προστατεύουν από τη συσσώρευση σκόνης ή την ολίσθηση των εξαρτημάτων σε περιβάλλοντα παραγωγής ημιαγωγών ή ιατρικών συσκευών.

Συμβατότητα πολλαπλών πλατφορμών

Οι επιφανειακές πλάκες γρανίτη μας έχουν σχεδιαστεί για να ενσωματώνονται άψογα με μηχανές μέτρησης συντεταγμένων (CMMS), μετρητές ύψους και συστήματα βαθμονόμησης επιφανειακής πλάκας, με προ-μειωμένα σημεία αναφοράς για ανιχνεύσιμες μετρήσεις σε παγκόσμια πρότυπα (ISO 8512, ASME B89.1.3).

Ασυμβίβαστη διαδικασία διασφάλισης ποιότητας

Επιλογή και επιθεώρηση υλικού

Κάθε πλάκα ξεκινά με γρανίτη υψηλής ποιότητας (μέγεθος κόκκων ≤0,5mm, απορρόφηση νερού ≤0,13%), οπτικά και υπερήχους δοκιμασμένα για την εξάλειψη των εσωτερικών ελαττωμάτων. Μόνο βράχος με ομοιόμορφη πυκνότητα (2970 kg/m³+) και σκληρότητα Shore D ≥70 εισπράττει στην κατεργασία.

Παραγωγή ακριβείας

Λύση και στίλβωση: Οι υπερσύγχρονες αλεξίπτωτες CNC επιτυγχάνουν επιφανειακά φινίρισμα τόσο λεπτό όσο το RA 0.8μm, με επίπεδη επιπεδότητα που ελέγχεται σε ± 2 μm για 000 πλακές βαθμού-επακόλουθο χρησιμοποιώντας συμβολομέτρια λέιζερ.
Ανακούφιση θερμικής τάσης: Οι πλάκες υποβάλλονται σε σταθεροποίηση 72 ωρών στους 20 ± 2 ° C για να εξαλείψουν τις υπολειπόμενες τάσεις κατεργασίας, εξασφαλίζοντας τη μακροπρόθεσμη σταθερότητα διαστάσεων σε κυματοειδή περιβάλλοντα εργαστηρίου.

Υποστήριξη εγγύησης & μετά την πώληση

Global Service Network: Για τις επιφανειακές πλάκες γρανίτη προς πώληση παγκοσμίως, η ομάδα μας παρέχει καθοδήγηση εγκατάστασης, περιοδικές υπηρεσίες επαναβαθμονόμησης και ταχεία ανταπόκριση σε τεχνικές έρευνες – η οποία δικαιολογεί την επένδυσή σας διατηρεί την κορυφαία απόδοση για δεκαετίες.

Επιλέξτε Storaen για προσαρμοσμένη ακρίβεια

Είτε χρειάζεστε έναν πίνακα επιθεώρησης γρανίτη για την ευθυγράμμιση των εξαρτημάτων αεροδιαστημικής, μια επιφανειακή πλάκα γρανίτη βαρέως τύπου για βιομηχανικά εξαρτήματα συγκόλλησης ή μια βαθμονομημένη πλατφόρμα για τη μετρολογία εργαστηριακής ποιότητας, την προσαρμογή και τη διασφάλιση της ποιότητας του Storaen. Η δέσμευσή μας για την αντιστοίχιση των ακριβών αναγκών σας με τη γεωλογική ανθεκτικότητα και την ακρίβεια της μηχανικής μας κάνει τον συνεργάτη της επιλογής για τους κατασκευαστές που αρνούνται να συμβιβαστούν στην ακεραιότητα της μέτρησης. Εξερευνήστε τις επιφάνειας γρανίτη μας προς πώληση σήμερα και δοκιμάστε τη δύναμη μιας λύσης που χτίστηκε αποκλειστικά για εσάς.
