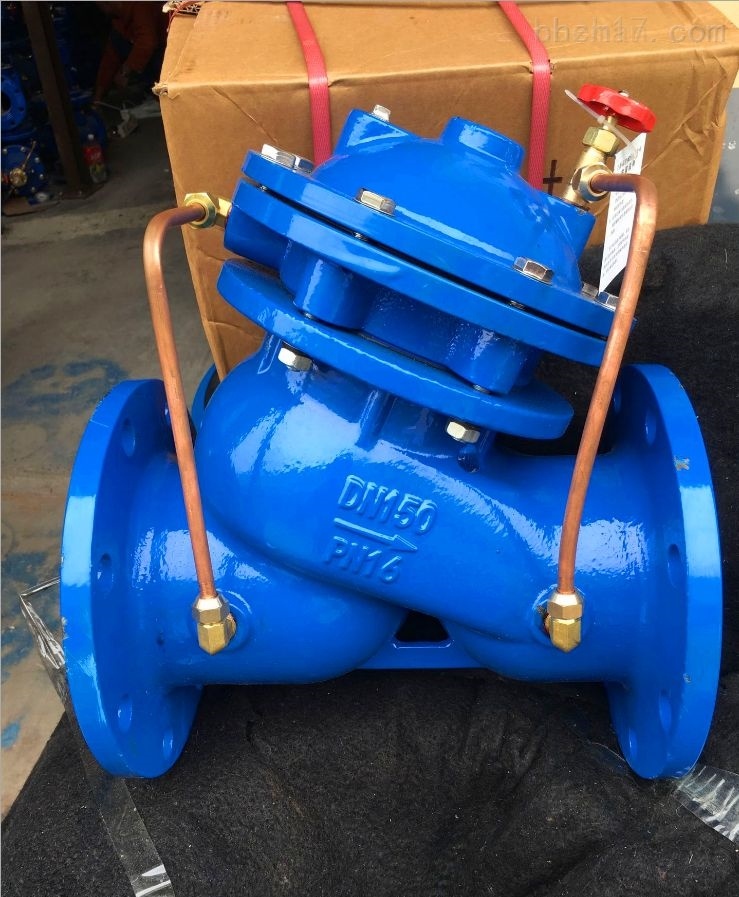

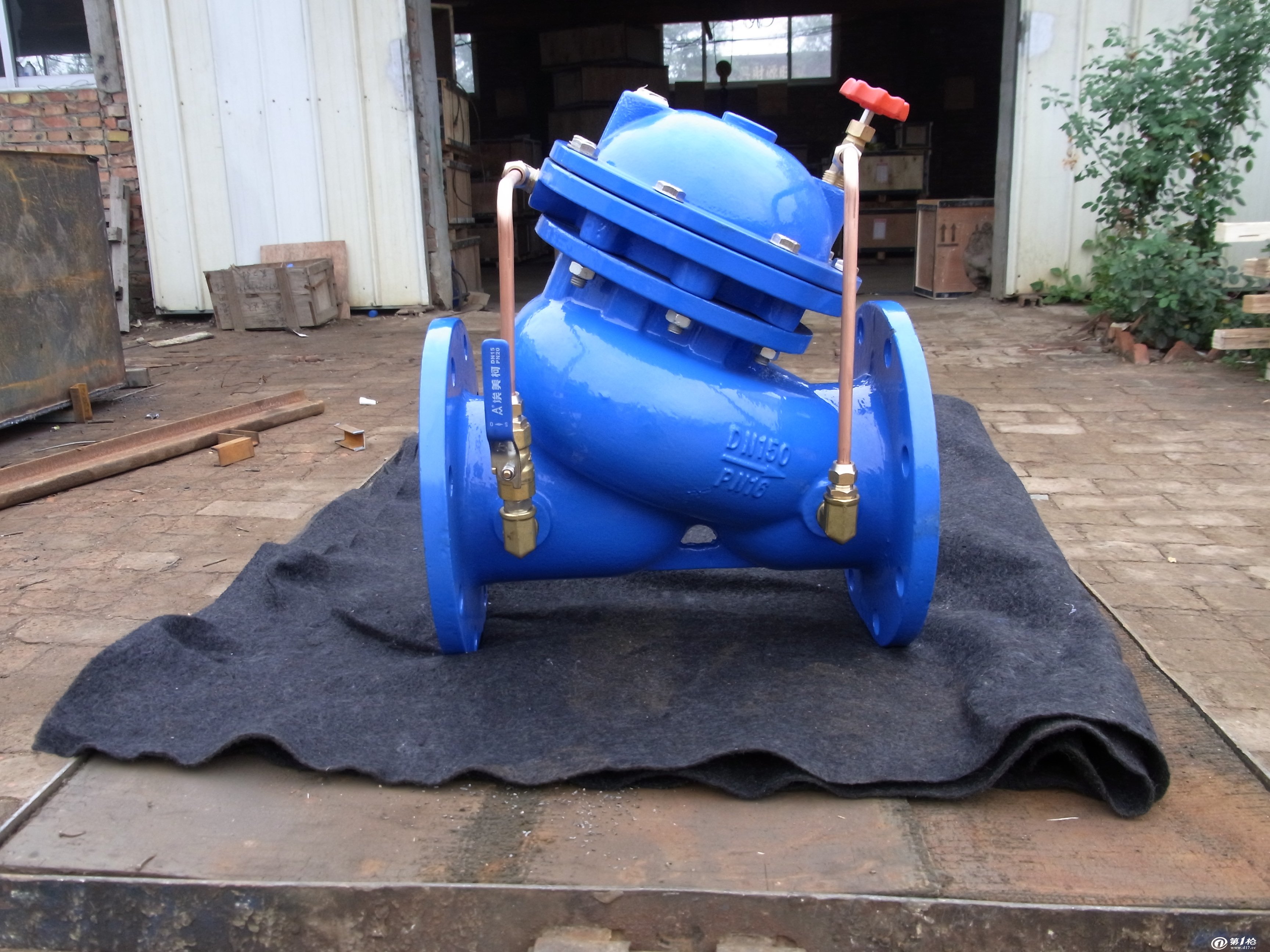

Βαλβίδα ελέγχου

Μια πολυλειτουργική βαλβίδα ελέγχου της αντλίας αποτελείται από μια κύρια βαλβίδα και τη ρύθμιση της βαλβίδας και του συστήματος δέκτη, το σώμα της βαλβίδας υιοθετεί το σώμα της βαλβίδας τύπου DC, ο κύριος θάλαμος ελέγχου της βαλβίδας είναι ο τύπος διαφωτισμού ή ο τύπος του εμβόλου, όπως το άνοιγμα του ελέγχου, το άνοιγμα, το σκάλισμα και η πρόκληση, η οποία προκαλεί την οπτική, το άνοιγμα του κύριου ελέγχου και την πρόκληση και την πρόκληση του ελέγχου της αντλίας. Ο πολυλειτουργικός έλεγχος της εξόδου της αντλίας με μία μόνο βαλβίδα και μία μόνο ρύθμιση. Πολυλειτουργικός έλεγχος.

Αυτό το προϊόν χρησιμοποιείται σε συστήματα τροφοδοσίας νερού υψηλής περιεκτικότητας σε κτίρια και σε άλλα αγωγούς εξόδου του συστήματος παροχής νερού, για να αποφευχθεί και να εξασθενήσει την εκκίνηση της αντλίας και να σταματήσει τον αγωγό του σφυριού νερού, να αποτρέψει την πίσω ροή νερού για την προστασία της αντλίας και τη διατήρηση της ασφάλειας των αγωγών. Προκειμένου να συνειδητοποιηθεί η αυτοματοποίηση της λειτουργίας της αντλίας, να απλοποιήσει τη διαχείριση, να μειώσει την εργασία και να βελτιώσει την αξιοπιστία, οι άνθρωποι χρησιμοποιούν υδραυλικές βαλβίδες και ηλεκτρικές βαλβίδες για να αντικαταστήσουν τις χειροκίνητες βαλβίδες, μια σειρά τεχνικών βελτιώσεων στις βαλβίδες μονοπαμβάνων, την εμφάνιση των βραδείας και άλλων βαλβίδων. Τύποι βαλβίδων.

Βαλβίδα πύλης

Ο βαλβίδα πύλης Είναι συνήθως σε κλειστή κατάσταση, η βαλβίδα πύλης ανοίγει αργά όταν ξεκινά η αντλία και όταν σταματά η αντλία, η βαλβίδα πύλης κλείνει γρήγορα πρώτα και στη συνέχεια κλείσει αργά μετά από ένα ορισμένο βαθμό. Η κλειστή εκκίνηση πύλης και η κλειστή πύλη διακοπή της αντλίας, μπορούν να αποτρέψουν αποτελεσματικά το άνοιγμα του σφυριού νερού της αντλίας και να σταματήσουν το σφυρί νερού της αντλίας, ταυτόχρονα, να μειώσουν το φορτίο του κινητήρα όταν ξεκινά η αντλία, η αντλία σε ρυθμό μηδέν όταν η ελάχιστη ισχύς άξονα, γενικά μόνο το 30% της ισχύος του άξονα σχεδιασμού. Μια άλλη συνάρτηση της βαλβίδας πύλης είναι ότι όταν η βαλβίδα πύλης είναι κλειστή, μπορεί να παρέχει ασφαλείς συνθήκες πρόσβασης για βαλβίδες και αντλίες όπως βαλβίδες και αντλίες που είναι εγκατεστημένες μεταξύ της βαλβίδας πύλης και της αντλίας, εμποδίζοντας την επιστροφή του νερού από το σωλήνα πίεσης.

Βαλβίδα ελέγχου

Ο βαλβίδα ελέγχου αποτρέπει τη ροή του νερού που προκαλείται από μια ξαφνική βλάβη από την αλλαγή της κατεύθυνσης και αποτρέπει την οπίσθια ροή. Η ξαφνική διακοπή της αντλίας είναι επιρρεπής σε σφυρί νερού. Όταν το ύψος της γεωμετρικής κεφαλής της αντλίας είναι μεγάλο, η στιγμιαία υψηλή πίεση του σοβαρού σφυριού νερού μπορεί να οδηγήσει σε ρήξη σωλήνων και σοβαρά ατυχήματα παραγωγής.

Εξαλείφτης σφυριού

Ο εξαλείφτης του σφυριού του νερού μπορεί να εξαλείψει αποτελεσματικά όλους τους τύπους υγρών στο σύστημα μετάδοσης χωρίς να χρειάζεται να σταματήσει η ροή υγρών στην περίπτωση του ακανόνιστου σφυριού νερού και η αύξηση του συστήματος μετάδοσης μπορεί να παράγει σοκ κυματισμού νερού, έτσι ώστε να επιτευχθεί η εξάλειψη των καταστροφικών κυμάτων σοκ, να παίξουν προστατευτικό σκοπό. Έτσι, προκειμένου να αποφευχθεί το σφυρί νερού στη μέθοδο βλάβης του αγωγού μετάδοσης, συχνά στον σωλήνα ύδρευσης της πίεσης της αντλίας που είναι εγκατεστημένος στον εξαλείφτη του σφυριού νερού.

Προστασία τριών σε ένα: Πώς οι πολυλειτουργικές βαλβίδες ελέγχου ενσωματώνουν τις λειτουργίες της πύλης, του ελέγχου και του σφυριού νερού

Η βαλβίδα ελέγχου του Storaen επαναπροσδιορίζει τη βιομηχανική διαχείριση υγρών, συγχωνεύοντας τρεις κρίσιμες λειτουργίες-απομόνωση βαλβίδων πύλης, πρόληψη της οπίσθιας ροής βαλβίδας ελέγχου και εξάλειψη του σφυριού νερού-σε ένα ενιαίο σχεδιασμό εξοικονόμησης χώρου. Σχεδιασμένο για να αντικαταστήσει τις παραδοσιακές ρυθμίσεις πολλαπλών βαλβίδων, τη βαλβίδα ελέγχου ροής και τα διαλύματα βαλβίδας ελέγχου πίεσης νερού απλοποιούν τα συστήματα αγωγών, ενισχύοντας ταυτόχρονα την ασφάλεια και την αποτελεσματικότητα, καθιστώντας τα ιδανικά για την παροχή υψηλού επιπέδου, τους βιομηχανικούς αντλιακούς σταθμούς και τα δίκτυα χρησιμότητας.

1. Ενσωματωμένη βαλβίδα πύλης: ακριβής απομόνωση ροής

Στον πυρήνα αυτής της πολυλειτουργικής βαλβίδας ελέγχου υπάρχει ένας μηχανισμός βαλβίδας βαρέως τύπου, παρέχοντας αξιόπιστο ενεργά/εκτός ελέγχου για συντήρηση ή διακοπή έκτακτης ανάγκης:

Πλήρης διάβαση: Ένας παράλληλος σχεδιασμός πύλης (DN50-DN1400) εξασφαλίζει ελάχιστη απώλεια πίεσης (≤0,01MPa) και απεριόριστη ροή όταν ανοίγει πλήρως, ξεπερνά τις συμβατικές βαλβίδες πύλης κατά 20% στην ενεργειακή απόδοση.
Σφραγίδα διπλής θέσης: Μαλακό καουτσούκ ή σφραγίδες μετάλλου σε μέταλλο (ανάλογα με τα μέσα) επιτυγχάνουν σφραγίδα φυσαλίδων, κρίσιμο για την απομόνωση των αντλιών ή των αγωγών κατά τη διάρκεια επισκευών χωρίς υπολειπόμενους κινδύνους ροής.

2. Ενσωματωμένη βαλβίδα ελέγχου: Αυτόματη προστασία πίσω ροής

Εξαλείφοντας την ανάγκη για ξεχωριστή βαλβίδα ελέγχου, ο σχεδιασμός μας διαθέτει έναν δίσκο με ελατήριο που κλείνει αμέσως όταν η ροή αντιστρέφει, προστατεύοντας τις αντλίες από την καταστροφική ροή:

Σχεδιασμός πίεσης χαμηλής κρούσης: Ο δίσκος ανοίγει σε μόλις 0,05MPa, εξασφαλίζοντας την ομαλή ροή προς τα εμπρός σε συστήματα χαμηλής πίεσης, ενώ κλείνει μέσα σε 0,2 δευτερόλεπτα από την αναστροφή της ροής από τις αυτόνομες βαλβίδες ελέγχου κατά 30%.
Αντίσταση σωματιδίων: Ένα εξορθολογισμένο σώμα βαλβίδας μειώνει τη συσσώρευση των συντριμμιών, καθιστώντας την κατάλληλη για νερό που περιέχει μικρά στερεά (π.χ. άμμο, κλίμακα) χωρίς να διακυβεύεται η ακεραιότητα της σφράγισης.

3. Advanced Water Hammer Eliminator: Τεχνολογία ελεγχόμενης κλεισίματος

Η τρίτη ολοκληρωμένη συνάρτηση απευθύνεται στον σιωπηλό δολοφόνο των αγωγών-σφυρί-νερού-μέσω ενός συστήματος θαλάμου διπλού ελέγχου:

Μηχανισμός αργής κλίσης: Ένας θάλαμος ελέγχου διαφράγματος ή εμβόλου (τύπος βαλβίδας ελέγχου πίεσης που μπορούν να επιλέξουν από το χρήστη) ρυθμίζει το χρόνο κλεισίματος από 3-120 δευτερόλεπτα, καταστέλλοντας τις κορυφές του σφυριού νερού σε ≤1,5x πίεση εργασίας (έναντι 3x σε παραδοσιακές ρυθμίσεις).
Λειτουργία τριών σταδίων:
Γρήγορο κλείσιμο του κύριου δίσκου (εγκεφαλικό επεισόδιο 80% σε 5s) για τη σύλληψη ροής υψηλής ταχύτητας.
Σταδιακό κλείσιμο της πιλοτικής βαλβίδας (παραμένει 20% πάνω από 30-120s) για την εξάλειψη των υπερτάσεων πίεσης.
Αυτόματο κλείδωμα στην κλειστή θέση για να αποφευχθεί η πίσω ροή κατά τη διάρκεια της διακοπής της αντλίας.

Προσαρμοσμένες στις ανάγκες ελέγχου υγρών

Είτε διαχειρίζεστε ένα δίκτυο διανομής νερού υψηλής ποιότητας είτε ένα βιομηχανικό σύστημα ψύξης, η βαλβίδα ελέγχου νερού και οι τύποι βαλβίδων ελέγχου ροής παρέχουν απαράμιλλη ευελιξία. Ο ολοκληρωμένος σχεδιασμός όχι μόνο απλοποιεί τη συντήρηση αλλά και ενισχύει την αξιοπιστία του συστήματος εξαλείφοντας τα σημεία αποτυχίας μεταξύ ξεχωριστών βαλβίδων.

Αναβάθμιση της λύσης βαλβίδας ελέγχου της Storaen και βιώστε τα οφέλη από τρεις κρίσιμες λειτουργίες σε ένα ισχυρό πακέτο – μηχανικό για να προστατεύσει τους αγωγούς σας, να επεκτείνετε τη διάρκεια της ζωής της αντλίας και να εξορθολογίσετε τις λειτουργίες. Εξερευνήστε τους τύπους βαλβίδων ελέγχου πίεσης σήμερα και ανακαλύψτε γιατί η έξυπνη διαχείριση υγρών ξεκινά με την ολοκληρωμένη καινοτομία.

Διάφραγμα vs Piston Control Chambers: Core Technologies για τη ρύθμιση της πίεσης σε πολυλειτουργικές βαλβίδες

Στα σχέδια των βαλβίδων ελέγχου του Storaen, η επιλογή μεταξύ των θαλάμων ελέγχου του διαφράγματος και του εμβόλου είναι κρίσιμη για την επίτευξη ακριβούς ρύθμισης πίεσης και ελέγχου ροής. Ως δύο τύποι κύριων βαλβίδων ελέγχου πίεσης, το καθένα προσφέρει μοναδικά πλεονεκτήματα προσαρμοσμένα σε συγκεκριμένες βιομηχανικές ανάγκες – εδώ είναι το πώς λειτουργούν και πού υπερέχουν.

1. Θάλαμο ελέγχου διαφράγματος: ομαλή, χαμηλού θορύβου ρύθμιση για καθαρά μέσα ενημέρωσης

Ιδανικό για παροχή νερού, HVAC και συστήματα χαμηλών σωματιδίων, οι θάλαμοι διαφράγματος χρησιμοποιούν μια ευέλικτη EPDM ή NBR μεμβράνη για να μεταφράσουν την πίεση σε κίνηση:

Αρχή λειτουργίας: Η ανάντη πίεση δρα στο διάφραγμα, πιέζοντας την προς τα κάτω για να ρυθμίσει τη θέση του δίσκου της βαλβίδας. Ένα ελατήριο επιστροφής εξισορροπεί τη δύναμη, επιτρέποντας τη διαμόρφωση της ροής Stepless με ελάχιστη υστέρηση (≤1,5% της πλήρους κλίμακας).
Βασικά οφέλη:
Οικονομικά αποδοτική και διαρροή: Δεν υπάρχουν μηχανικές σφραγίδες ή κινούμενα μέρη που εκτίθενται στα μέσα ενημέρωσης, μειώνοντας τη συντήρηση κατά 20% και εξαλείφοντας τους κινδύνους μόλυνσης σε πόσιμες ή φαρμακευτικές γραμμές.
Ήσυχη λειτουργία: Η μαλακή μεμβράνη απορροφά δόνηση, καθιστώντας την κατάλληλη για περιβάλλοντα ευαίσθητα στο θόρυβο, όπως κτίρια υψηλού επιπέδου (θόρυβος ≤65dB κατά τη διάρκεια της λειτουργίας).
Περιορισμοί & προδιαγραφές: καλύτερο για πιέσεις έως 6,3MPa και θερμοκρασίες -10 ° C -80 ° C. δεν συνιστάται για λειαντικά υγρά. Κοινή στη βαλβίδα ελέγχου της πίεσης νερού και στα μοντέλα βαλβίδας ελέγχου ροής για δημοτικές εφαρμογές.

2. Επιμελητήρια ελέγχου εμβόλου: βαριά απόδοση για υψηλής πίεσης, σκληρά μέσα ενημέρωσης

Για βιομηχανικές διεργασίες που περιλαμβάνουν υψηλή πίεση, υψηλές θερμοκρασίες ή υγρά με σωματίδια (π.χ. λύματα, λάδι), οι θάλαμοι εμβόλου παρέχουν ισχυρό μηχανικό έλεγχο:

Αρχή λειτουργίας: Ένα κυλινδρικό έμβολο (χυτοσίδηρος ή ανοξείδωτος χάλυβα 316L) μετατρέπει την υδραυλική ή πνευματική πίεση σε γραμμική κίνηση, ενεργοποιώντας άμεσα το στέλεχος της βαλβίδας με υψηλή ροπή (έως 500n · m).
Βασικά οφέλη:
Εξαιρετική αντίσταση πίεσης: Χειριστεί έως και 10,0MPa και θερμοκρασίες έως 150 ° C, ξεπερνά τα διαφράγματα κατά 60% σε σενάρια υψηλής πίεσης όπως τα βιομηχανικά συστήματα λέβητα.
Ανοχή από τριβή: Μια επιχρυσωμένη επιχρυσωμένη επιφάνεια του εμβόλου αντιστέκεται από τις γρατζουνιές από άμμο, κλίμακα ή λάσπη, εξασφαλίζοντας τη διάρκεια ζωής των 50.000+ σε λειαντικά περιβάλλοντα-κρίσιμα για εξόρυξη ή χημικά φυτά.
Σημειώσεις σχεδίασης: Διαθέτει μηχανισμό διπλής κατεύθυνσης για την πρόληψη της πλευρικής κίνησης, την ελαχιστοποίηση της φθοράς του καθίσματος και τη διατήρηση της ακρίβειας σφράγισης (διαρροή ≤0,01% της ονομαστικής ροής).

Πότε να επιλέξετε το διάφραγμα vs Piston;

Τύπος μέσων: διάφραγμα για καθαρά υγρά/αέρια. Το έμβολο για βρώμικα υγρά, μέσα υψηλής ιξώδους (π.χ., λιπαντικό έλαιο) ή ατμό.
Ακρίβεια ελέγχου: Το διάφραγμα προσφέρει λεπτότερη ρύθμιση (ανάλυση 0,5%). Το έμβολο δίνει προτεραιότητα στην εξουσία και την ανθεκτικότητα.
Ταιριάζει στη βιομηχανία:
Διαφράγματος: Κατανομή νερού, αυτοματοποίηση κτιρίων (εφαρμογές βαλβίδων ελέγχου νερού).
PISTON: Πετροχημική, παραγωγή ενέργειας και βαριά βιομηχανία (σε συνδυασμό με τους τύπους βαλβίδων ελέγχου ροής για αγωγούς διαδικασίας).

Η μηχανική αριστεία του Storaen

Επιλογές προσαρμογής: Και τα δύο σχέδια συμμορφώνονται με τα πρότυπα μεγέθους βαλβίδας ελέγχου (ISO 5208, GB/T 17213), με διαμορφώσιμα μήκη διαδρομής (25-300mm) και αισθητήρες ανάδρασης (4-20mA) για αυτοματοποιημένα συστήματα.
Αναβαθμίσεις αξιοπιστίας: Τα διαφράγματα διαθέτουν ενισχύσεις αντι-δακτυλίου Aramid. Τα Pistons περιλαμβάνουν αυτο-λασπώδεις δακτυλίους PTFE, μειώνοντας την τριβή κατά 30% σε σύγκριση με τα γενικά μοντέλα.

Κάντε τη σωστή επιλογή για το σύστημά σας

Είτε χρειάζεστε την ακρίβεια ενός διαφράγματος είτε την ανθεκτικότητα ενός εμβόλου, τα διαλύματα βαλβίδας ελέγχου του Storaen εξασφαλίζουν τη βέλτιστη ρύθμιση πίεσης για τη μοναδική σας κατάσταση λειτουργίας. Με την κατανόηση αυτών των βασικών τεχνολογιών, μπορείτε να επιλέξετε τον ιδανικό τύπο βαλβίδας ελέγχου πίεσης για να βελτιώσετε την αποτελεσματικότητα, να μειώσετε το χρόνο διακοπής και να ικανοποιήσετε τα πιο απαιτητικά βιομηχανικά πρότυπα. Επικοινωνήστε μαζί μας σήμερα για να διερευνήσετε πώς η τεχνογνωσία μας μπορεί να αυξήσει το σύστημα ελέγχου υγρών.

Αρχή εργασίας

(1) Όταν σταματά η αντλία, η πλάκα βαλβίδας είναι κλειστή στο άκρο της εξόδου και στον άνω θάλαμο του διαφράγματος υπό στατική πίεση.

(2) Όταν ξεκινά η αντλία, η πίεση του νερού μεταδίδεται στον κάτω θάλαμο από τον σωλήνα παράκαμψης και η κύρια πλάκα βαλβίδας και η πλάκα της βαλβίδας αργής κλίσης ανοίγουν αργά κάτω από την πίεση του νερού στο άκρο εισόδου και στον κάτω θάλαμο.

(3) Κάτω από την πίεση του άκρου εισόδου, η πλάκα βαλβίδας αυξάνεται στη μέγιστη κατάσταση ανοίγματος, το ύψος ανοίγματος καθορίζεται από τον ρυθμό ροής.

(4) Τη στιγμή που σταματά η αντλία, ο ρυθμός ροής και η πίεση ξαφνικά μειώνονται και η κύρια πλάκα βαλβίδας αρχίζει να γλιστράει κάτω από τη δράση της βαρύτητας.

(5) Όταν ο ρυθμός ροής είναι κοντά στο μηδέν, η κύρια βαλβίδα είναι κλειστή, η κύρια πλάκα βαλβίδας παραμένει στις οπές ανακούφισης για να αποδυναμώσει την επίδραση του σφυριού νερού. Η κύρια πλάκα βαλβίδας στον σχηματισμό της διαφοράς πίεσης μεταξύ του κάτω και του άνω, της πίεσης του νερού της βαλβίδας από τον σωλήνα παράκαμψης στην άνω κοιλότητα για να προωθήσει την πλάκα πίεσης διαφράγματος, έτσι ώστε το νερό της κάτω κοιλότητας που απορρίπτεται στην είσοδο της βαλβίδας, άρχισε να επιβραδύνει το κλείσιμο της βαλβίδας.

(6) Η πλάκα της βαλβίδας αργής κλεισίματος κλείνει τελείως την οπή αποστράγγισης και η βαλβίδα πίσω στην αρχική κατάσταση της αντλίας.

Βασική δομή

Το συνολικό μέγεθος της βαλβίδας είναι συγκρίσιμο με αυτό μιας συνηθισμένης βαλβίδας ελέγχου και αποτελείται από την κύρια βαλβίδα και τα εξωτερικά αξεσουάρ. Μεταξύ αυτών, η κύρια βαλβίδα περιλαμβάνει σώμα βαλβίδας, πλάκα πίεσης και διάφραγμα, μεγάλη πλάκα βαλβίδας, πλάκα αργής βαλβίδας κλεισίματος, κάθισμα βαλβίδας, συγκρότημα στελέχους και άλλα εξαρτήματα. Η πλάκα αργής βαλβίδας κλεισίματος συνδέεται με την πλάκα πίεσης και το διάφραγμα με το συγκρότημα του στελέχους, το διάφραγμα πατάται μεταξύ του καλύμματος της βαλβίδας και του καθίσματος του διαφράγματος και η κίνηση προς τα πάνω και προς τα κάτω του διαφράγματος οδηγεί στην πλάκα αργής βαλβίδας κλεισίματος προς τα πάνω και προς τα κάτω.

Το στέλεχος της βαλβίδας περνάει από την κεντρική οπή της μεγάλης πλάκας βαλβίδας, έτσι ώστε η μεγάλη πλάκα βαλβίδας να μπορεί να γλιστρήσει κατά μήκος του στελέχους της βαλβίδας μέσα σε ένα ορισμένο εύρος. Κανονικά, η μεγάλη πλάκα βαλβίδας πιέζεται στο κάθισμα της βαλβίδας με το δικό της βάρος, έτσι ώστε η βαλβίδα να βρίσκεται στην κλειστή κατάσταση. Τα εξωτερικά αξεσουάρ της βαλβίδας ελέγχου πολυλειτουργικής αντλίας εγκαθίστανται και στις δύο πλευρές του διαφράγματος βαλβίδας και της εισόδου βαλβίδων και του σωλήνα εξόδου, ο κάτω θάλαμος του διαφράγματος και η πλευρά εισόδου βαλβίδων του σωλήνα σύνδεσης είναι εξοπλισμένοι με βαλβίδες ελέγχου, φίλτρα και μια ειδική βαλβίδα οπίσθιου συστήματος.

Η ανώτερη κοιλότητα του διαφράγματος και η βαλβίδα στην πλευρά εξόδου του σωλήνα σύνδεσης είναι μόνο εξοπλισμένο με φίλτρο και βαλβίδα ελέγχου. Η κίνηση και η θέση της μεγάλης πλάκας βαλβίδας και η αργή πλάκα βαλβίδας κλεισίματος στην κύρια βαλβίδα καθορίζουν την αλλαγή στην κατάσταση εργασίας της βαλβίδας και το άνοιγμα και το κλείσιμο. Τα εξωτερικά αξεσουάρ και οι σωληνώσεις της βαλβίδας ανά πάσα στιγμή πριν και μετά την αλλαγή της βαλβίδας στη βαλβίδα με το διάφραγμα που διαιρείται στους άνω και κάτω θαλάμους, ελέγξτε την κίνηση της μεγάλης πλάκας βαλβίδας και την αργή πλάκα της βαλβίδας κλεισίματος και μπορεί να ρυθμιστεί μέσω των αξεσουάρ για να αλλάξετε την μεγάλη πλάκα της βαλβίδας και την ταχύτητα αργής βαλβίδας, έτσι ώστε να ανοίξει το άνοιγμα της βαλβίδας και να επιβραδύνει την καθορισμένη πλάκα.

Πίεση εργασίας

Αυτός ο τύπος πολυλειτουργικής πίεσης της βαλβίδας της αντλίας ελέγχου 1,0MPa, 1,6MPa, 2,5MPa, 4,0MPa, 6,4MPa, 10,0MPa έξι, η πίεση δράσης είναι μεγαλύτερη ή ίση με 0,03MPa, η θερμοκρασία των μέσων σε 0-80 ℃, ο αργός χρόνος κλεισίματος μπορεί να ρυθμιστεί σε 3-120s, η ροή του αγωγού 2M / S της πίεσης της πίεσης του 0,01MP, του αιχμής του στρώματος του HIPLENT του HOPLENIT του HOPLENE είναι μικρότερη από 1,5 φορές η πίεση λειτουργίας, το ονομαστικό διαμέτρημα DN50-DN1400. Ποσοστό ροής αγωγών 2m/s Όταν η απώλεια πίεσης είναι μικρότερος από 0,01MPa, η μέγιστη τιμή του σφυριού νερού είναι μικρότερη από 1,5 φορές την πίεση λειτουργίας, το ονομαστικό διαμέτρημα DN50-DN1400.

Κύρια διαστάσεις εγκατάστασης: (Μονάδα: mm)

Ποια είναι η λειτουργία μιας βαλβίδας ελέγχου;

Μια βαλβίδα ελέγχου είναι ένα ζωτικό συστατικό σε διάφορες βιομηχανικές και κατασκευαστικές διαδικασίες, εξυπηρετώντας την ουσιαστική λειτουργία της ρύθμισης της ροής υγρών μέσα σε ένα σύστημα. Αυτές οι βαλβίδες είναι κρίσιμες για τη διατήρηση των επιθυμητών λειτουργικών συνθηκών σε αγωγούς, δεξαμενές και άλλες εγκαταστάσεις χειρισμού υγρών. Η κατανόηση της λειτουργίας μιας βαλβίδας ελέγχου είναι ζωτικής σημασίας για τους επαγγελματίες στη μηχανική, την κατασκευή και τη διαχείριση των διαδικασιών.

Ο πρωταρχικός σκοπός μιας βαλβίδας ελέγχου είναι να διαμορφώσει τον ρυθμό ροής ενός υγρού, είτε υγρού είτε αέριο, με βάση ένα σύνολο καθορισμένων παραμέτρων. Επιτυγχάνει αυτό ρυθμίζοντας τη θέση του σε απόκριση σήματος από έναν ελεγκτή, το οποίο θα μπορούσε να είναι ένας χειρισμός χειριστή ή ένα αυτοματοποιημένο σύστημα. Αυτή η ρύθμιση βοηθά στη διατήρηση συγκεκριμένων μεταβλητών διεργασίας όπως η πίεση, η θερμοκρασία και ο ρυθμός ροής εντός προκαθορισμένων ορίων.

Οι βαλβίδες ελέγχου χρησιμοποιούν διάφορους μηχανισμούς για να εκτελέσουν τη λειτουργία τους. Οι συνήθεις τύποι περιλαμβάνουν βαλβίδες σφαίρας, μπάλας και πεταλούδας, που έχουν σχεδιαστεί για διαφορετικά σενάρια ελέγχου ροής. Παρέχοντας ακριβή έλεγχο των χαρακτηριστικών ροής, μια βαλβίδα ελέγχου διαδραματίζει σημαντικό ρόλο στη βελτίωση της αποτελεσματικότητας και της ασφάλειας στις βιομηχανικές διεργασίες.

Επιπλέον, η σωστή λειτουργία των βαλβίδων ελέγχου επηρεάζει άμεσα την απόδοση του συστήματος και την αξιοπιστία. Όταν αυτές οι βαλβίδες λειτουργούν σωστά, αποτρέπουν προβλήματα όπως η αύξηση της πίεσης, η αστάθεια ροής και οι διαρροές. Αντιστρόφως, οι δυσλειτουργικές βαλβίδες ελέγχου μπορούν να οδηγήσουν σε δαπανηρό χρόνο διακοπής, κινδύνους ασφαλείας και σε συμβιβασμένη ποιότητα προϊόντων.

Συνοπτικά, η λειτουργία μιας βαλβίδας ελέγχου είναι να εξασφαλιστεί ακριβής και αποτελεσματική ρύθμιση της ροής υγρών σε διάφορες εφαρμογές. Ο ρόλος τους είναι απαραίτητος για τη διατήρηση των βέλτιστων συνθηκών λειτουργίας, την ενίσχυση της ενεργειακής απόδοσης και τη διασφάλιση της συνολικής ακεραιότητας του συστήματος. Έτσι, η κατανόηση και η εφαρμογή αποτελεσματικών στρατηγικών βαλβίδων ελέγχου είναι απαραίτητη για την επίτευξη επιχειρησιακής αριστείας σε οποιοδήποτε περιβάλλον επεξεργασίας υγρών.

Τύποι και εφαρμογές βαλβίδων ελέγχου

Οι βαλβίδες ελέγχου είναι βασικά συστατικά σε διάφορες βιομηχανικές διεργασίες, υπεύθυνες για τη ρύθμιση της ροής των υγρών μεταβάλλοντας το μέγεθος της διέλευσης ροής σύμφωνα με τις οδηγίες ενός ελεγκτή. Η κατανόηση των διαφόρων τύπων βαλβίδων ελέγχου και των εφαρμογών τους είναι ζωτικής σημασίας για τη βελτιστοποίηση της απόδοσης του συστήματος και την εξασφάλιση της λειτουργικής ασφάλειας.

Ένας από τους κύριους τύπους βαλβίδων ελέγχου είναι η βαλβίδα της σφαίρας, γνωστή για τις εξαιρετικές δυνατότητες στραγγαλισμού. Διαθέτει ένα σφαιρικό σχήμα σώμα που επιτρέπει ελεγχόμενη ροή και χρησιμοποιείται τυπικά σε εφαρμογές ατμού, νερού και αέρα εντός των σταθμών ηλεκτροπαραγωγής και των μονάδων χημικής επεξεργασίας.

Ένας άλλος κοινός τύπος είναι η βαλβίδα μπάλας, που χαρακτηρίζεται από τη γρήγορη δυνατότητα διακοπής της. Αυτή η βαλβίδα χρησιμοποιεί μια περιστρεφόμενη σφαίρα για τον έλεγχο της ροής και χρησιμοποιείται συνήθως σε εφαρμογές που απαιτούν στενή σφράγιση και ελάχιστη πτώση πίεσης, όπως στις εγκαταστάσεις επεξεργασίας νερού και στους αγωγούς πετρελαίου και φυσικού αερίου.

Βαλβίδες πεταλούδας είναι επίσης επικρατούσες σε διάφορες εφαρμογές, σχεδιασμένες για υπηρεσία on-off και θραυστήρα. Ο συμπαγής σχεδιασμός και η ελαφριά φύση τους καθιστούν κατάλληλα για εφαρμογές μεγάλου όγκου και υψηλής ροής όπως τα συστήματα HVAC και τα δίκτυα διανομής νερού.

Όταν πρόκειται για ακρίβεια και ανταπόκριση, οι βαλβίδες ηλεκτρομαγνητικού ελέγχου χρησιμοποιούνται ευρέως σε αυτοματοποιημένα συστήματα. Αυτές οι βαλβίδες χρησιμοποιούν ηλεκτρικά σήματα για να λειτουργούν και βρίσκονται συχνά σε συστήματα άρδευσης και διαδικασίες βιομηχανικού αυτοματισμού.

Τέλος, οι βαλβίδες ελέγχου τύπου Globe παρέχουν βελτιωμένη απόδοση για κρίσιμες εφαρμογές όπου απαιτείται ακριβής ρύθμιση ροής. Αυτές οι βαλβίδες εφαρμόζονται συχνά σε αυστηρά περιβάλλοντα, όπως τα χημικά κατασκευαστικά και τα διυλιστήρια πετρελαίου, όπου ο ακριβής έλεγχος είναι υψίστης σημασίας.

Συνοπτικά, η επιλογή μιας βαλβίδας ελέγχου εξαρτάται από τις συγκεκριμένες απαιτήσεις της εφαρμογής, συμπεριλαμβανομένων των χαρακτηριστικών ροής, των πτώσεις πίεσης και της λειτουργικής απόδοσης. Η κατανόηση των ποικίλων τύπων βαλβίδων ελέγχου και των εφαρμογών τους μπορεί να βελτιώσει σημαντικά την αξιοπιστία και την αποτελεσματικότητα του συστήματος, καθιστώντας τους μια κρίσιμη πτυχή οποιασδήποτε βιομηχανικής διαδικασίας.
